غلتک بیکار حمل با کارایی بالا برای سیستم های تسمه نقاله

یوفنگ حمل غلتک بیکارکه به عنوان غلتک حامل ناقل یا بیکار حمل کننده نوار نقاله نیز شناخته می شود، جزء اصلی پشتیبانی است که در قسمت بالایی حمل مواد تسمه نقاله نصب شده است. تسمه نقاله بارگذاری شده را پشتیبانی می کند، پروفیل فرورفتگی طراحی شده را حفظ می کند، افتادگی تسمه را کاهش می دهد و کمک می کند تا مواد فله در هنگام حمل و نقل مداوم در مرکز قرار گیرند.

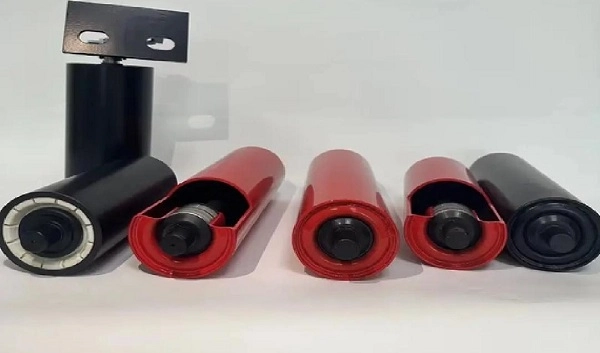

بیکار حمل از یک پوسته غلتکی فولادی یا HDPE، شفت جامد، بلبرینگ شیار عمیق دقیق و سیستم آب بندی چند لایه مونتاژ می شود. YUFENG فولاد کربنی، گالوانیزه، HDPE، PU عقب افتاده، خود تراز و مارپیچی را برای کاربردهای استخراج معدن، سیمان، پورت ها، انرژی حرارتی، مواد شیمیایی و سایر کاربردهای انتقال فله فراهم می کند.

قطر غلتک های موجود شامل 76، 89، 108، 114، 133، 168، 194 و 219 میلی متر، با طول غلتک، ضخامت دیواره، پیکربندی بلبرینگ و عملیات سطح قابل تنظیم با توجه به نقشه های نوار نقاله و شرایط کاری است.

انواع بر اساس مواد پوسته

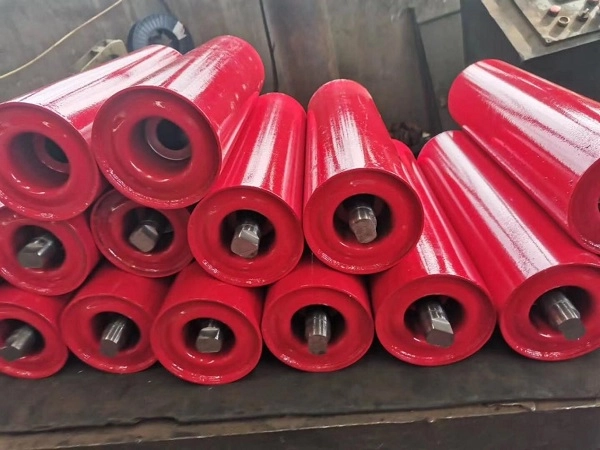

کربن استیل حمل بیکار

هرزگردهای حامل فولاد کربن ظرفیت بارگذاری بالا، استحکام ساختاری و مقاومت در برابر ضربه را برای سیستم های نوار نقاله سنگین معمولی فراهم می کنند. آنها برای معدن، کارخانه های سیمان، نیروگاه های حرارتی، سنگدانه ها و دیگر کاربردهای حمل و نقل مواد فله مناسب هستند.

HDPE Carrying Idler

بیکارهای حامل HDPE از یک پوسته پلی اتیلن با چگالی بالا استفاده می کنند که مانند غلتک های فولادی معمولی زنگ نمی زند. آنها در برابر رطوبت، اسپری نمک و محیط های اسیدی یا قلیایی انتخاب شده مقاومت می کنند و آنها را برای بنادر ساحلی، کارخانه های شیمیایی و محیط های معدنی روباز مرطوب مناسب می کند.

PU Lagging Carrying Idler

بیکارهای حامل PU از یک لایه بیرونی پلی اورتان الاستیک برای جذب بخشی از ضربه مواد در مناطق بارگیری با افت زیاد استفاده می کنند. آنها به ویژه برای بخش های تغذیه سنگ شکن که در آن مواد بزرگ یا تیز می توانند ضربه متمرکز بر تسمه نقاله ایجاد کنند مناسب هستند.

نوع غلتک	مشخصه اصلی	شرایط کاری قابل اجرا
کربن استیل حمل بیکار	ظرفیت بار بالا، مقاومت در برابر ضربه قوی و هزینه پایدار	معدن، کارخانه های سیمان، نیروی حرارتی و حمل و نقل فله سنگین
HDPE Carrying Idler	بدون زنگ زدگی، مقاوم در برابر اسید و قلیایی، صدای جریان کم	بنادر ساحلی، کارخانه های شیمیایی و محیط های مرطوب نمک و مه
PU Lagging Carrying Idler	لایه بیرونی الاستیک برای جذب ضربه و محافظت از تسمه	تغذیه سنگ شکن و بخش های خالی شدن با ضربه بالا

تنظیمات برای بخش های مختلف نوار نقاله

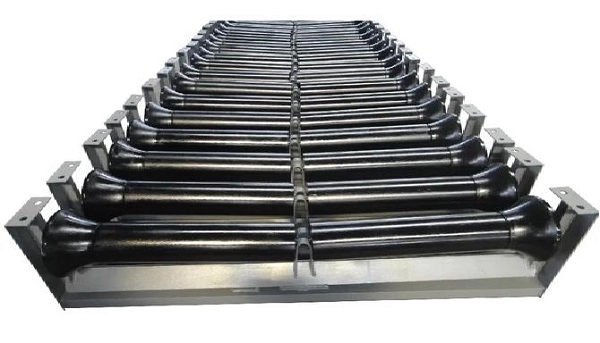

غلتک بیکار حمل کننده

آرایش فرورفتگی سه غلتکی پرکاربردترین پیکربندی بیکار حمل کننده برای قسمت بارگذاری شده بالایی یک نوار نقاله است. زوایای فرورفتگی موجود شامل 30 درجه، 35 درجه و 45 درجه است که به کمربند اجازه می‌دهد تا یک فرورفتگی عمیق‌تر را تشکیل دهد و ظرفیت نگهداری موثر مواد را افزایش دهد.

غلتک PU Lagging Impact Carrying Idler

حلقه‌های بافر PU در اطراف بدنه غلتک پیچیده می‌شوند تا ضربه ایجاد شده هنگام افتادن مواد توده‌ای بزرگ روی نوار نقاله کاهش یابد. غلتک معمولاً در اطراف تغذیه سنگ شکن و سایر نقاط بارگیری با افت زیاد نصب می شود تا آسیب تسمه نقاله را کاهش دهد.

غلتک بیکار حمل کننده خود تراز

بیکار حمل خود تراز مجهز به غلطک های راهنمای عمودی است که به اصلاح انحراف تسمه در حین کار کمک می کند. از آن در خطوط نقاله دوربرد استفاده می شود که ردیابی تسمه برای کاهش سایش لبه، نشت مواد و انتقال ناپایدار مهم است.

غلتک گالوانیزه گالوانیزه حمل کننده ضد زنگ

پوسته غلتکی برای بهبود مقاومت در برابر رطوبت و خوردگی اتمسفر، عملیات سطح گالوانیزه گرم دریافت می کند. این پیکربندی برای انبارهای فضای باز، ذخیره سازی مواد در هوای آزاد و سیستم های انتقال در معرض شرایط مرطوب مناسب است.

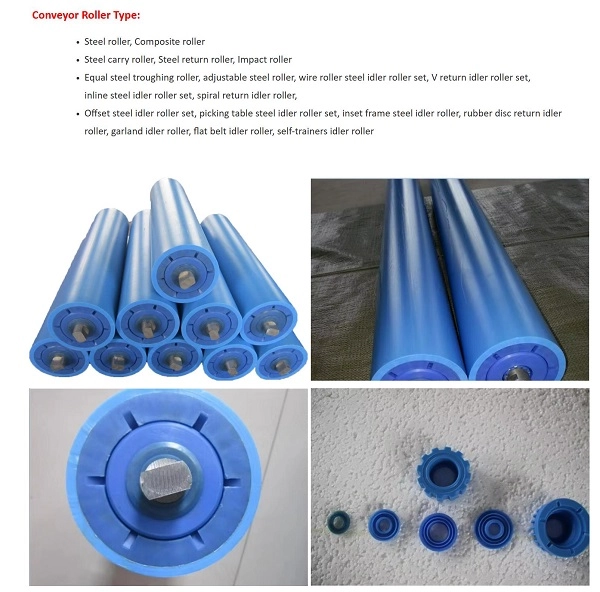

غلتک دوربر ضد خوردگی HDPE

پوسته HDPE یک سطح غیر فلزی را فراهم می کند که از زنگ زدگی فولاد معمولی جلوگیری می کند و در برابر محیط های خورنده انتخاب شده مقاومت می کند. این برای اسکله های ساحلی، کارخانه های شیمیایی و سایر مکان هایی که اسپری نمک یا قرار گرفتن در معرض مواد شیمیایی ممکن است عمر مفید غلتک های فولادی معمولی را کوتاه کند، مناسب است.

غلتک مارپیچی ضد چسبندگی حمل و نقل

سطح مارپیچی از یک ساختار محدب مارپیچ برای کمک به حذف خاک رس چسبنده، ماسه مرطوب و سایر مواد چسبیده به تسمه نقاله استفاده می کند. این طراحی به کاهش تجمع مواد در اطراف غلتک کمک می کند و می تواند خطر انسداد غلتک را در شرایط انتقال مرطوب کاهش دهد.

مشخصات

قطر غلتک

یوفنگ قطر خارجی استاندارد 76، 89، 108، 114، 133، 168، 194 و 219 میلی متر را ارائه می دهد. قطر مناسب باید با توجه به عرض تسمه، سرعت تسمه، بار و ساختار نوار نقاله انتخاب شود.

عرض تسمه نقاله همسان

محدوده بیکار حمل را می توان با عرض تسمه نقاله تقریباً 500-2400 میلی متر مطابقت داد. طول غلتک و ابعاد شفت را می توان با توجه به قاب نوار نقاله و براکت نگهدارنده سفارشی کرد.

سازگاری قاب نقاله

محصولات YUFENG Carrying Idler Roller برای سازگاری با چیدمان های قاب نقاله معمولی DTII، TD75 و CEMA طراحی شده اند. قبل از تولید انبوه باید ابعاد دقیق را در مقابل طراحی قاب موجود مشتری تایید کرد.

سازگاری با کمربند

غلتک ها را می توان با سیستم های تسمه نقاله فابریک، تسمه نقاله بند ناف فولادی، تسمه نقاله کناری و تسمه نقاله لوله مطابق با الزامات ساختاری و عرض تسمه مطابقت داد.

گزینه های درمان مواد و سطح

مواد پوسته غلتکی

مواد پوسته موجود شامل فولاد کربن Q235، HDPE و فولاد ضد زنگ 304 است. فولاد کربنی برای کاربردهای عمومی سنگین، HDPE برای محیط‌های حساس به خوردگی و فولاد ضد زنگ برای کاربردهایی که نیاز به افزایش مقاومت در برابر خوردگی دارند در نظر گرفته شده است.

درمان سطحی

گزینه های سطح شامل پوشش پودری الکترواستاتیک، گالوانیزه گرم و تاخیر کامل PU است. درمان مناسب باید با توجه به رطوبت، خوردگی، ضربه و ویژگی های مواد انتخاب شود.

پیکربندی بلبرینگ

یوفنگ می‌تواند یاتاقان‌های داخلی با دقت بالا یا بلبرینگ‌های وارداتی SKF و FAG C3 را مطابق با الزامات عملیاتی و مشخصات پروژه تامین کند.

ساختار آب بندی

سازه های آب بندی کامپوزیت دو یا سه را می توان با استفاده از مهر و موم های لابیرنت نایلونی چند کاناله و مهر و موم های تماس لاستیکی برای محدود کردن ورود گرد و غبار و آب به حفره یاتاقان پیکربندی کرد.

شرایط کاری ویژه

پیکربندی‌های ویژه‌ای مانند غلتک‌های حمل ضد شعله و ضد الکتریسیته ساکن برای استخراج زیرزمینی یا غلتک‌های مقاوم در برابر دمای پایین برای معادن روباز شمال را می‌توان با توجه به کاربرد مورد بحث قرار داد.

لوازم جانبی پشتیبانی

براکت های بیکار و قاب های پشتیبانی نوار نقاله مطابق با ابعاد غلتکی و طراحی قاب نوار نقاله قابل تهیه است.

ساختار و مواد اولیه

پوسته غلتکی

غلتک های فولادی استاندارد از لوله فولادی ERW فرکانس بالا Q235 استفاده می کنند، در حالی که نسخه های HDPE از مواد اولیه HDPE استفاده می کنند. ابعاد پوسته و ضخامت دیواره را می توان با توجه به بار مورد نیاز و طول غلتک تنظیم کرد.

شفت غلتکی

شفت غلتکی از فولاد گرد جامد 45# استفاده می کند که مقاومت خمشی را تحت بارگذاری شعاعی و محوری مستمر فراهم می کند. قطر شفت و پیکربندی انتهایی را می توان با براکت نگهدارنده مطابقت داد.

بلبرینگ

بلبرینگ های شیار عمیق C3 برای مونتاژ چرخشی استفاده می شود. انتخاب بلبرینگ بر مقاومت در حال اجرا، افزایش دما، عمر مفید و مناسب بودن برای عملیات مداوم نوار نقاله تأثیر می گذارد.

اجزای آب بندی

سیستم آب بندی از اجزای لابیرنت نایلونی با چقرمگی بالا همراه با حلقه های آب بندی لاستیکی نیتریل مقاوم در برابر آب و هوا استفاده می کند. ساختار چند مرحله ای به کاهش آلودگی حفره یاتاقان توسط گرد و غبار و آب کمک می کند.

بازرسی مواد ورودی

لوله‌های فولادی، شفت‌ها و یاتاقان‌ها نمونه‌برداری می‌شوند و از نظر ابعاد و الزامات عملکرد مربوطه قبل از مونتاژ بررسی می‌شوند. موادی که معیارهای بازرسی کارخانه را رعایت نمی کنند برای تولید آزاد نمی شوند.

عملکرد

هرزگردهای حمل به طور مداوم در حالی که نوار نقاله در حال کار است کار می کنند، بنابراین مقاومت چرخشی، تمرکز، حفاظت از یاتاقان و ظرفیت بار استاتیکی شاخص های مهمی برای انتخاب غلتک هستند. YUFENG دقت ماشینکاری و مونتاژ را برای حفظ عملکرد پایدار کنترل می کند.

آیتم عملکرد	الزامات استاندارد	استاندارد تست
ضریب مقاومت چرخشی	0.008 ≤	ISO 15365
درجه حفاظت از گرد و غبار و آب	IP65	استاندارد تست IP
عمر سرویس بار رتبه بندی شده	≥30000 ساعت کاری	تست پیری تسریع شده کارخانه
متمرکز بودن پوسته غلتکی	≤0.5 میلی متر	تست نشانگر شماره گیری
تحمل مدت زمان ضد پیری	≥500 ساعت تست پیری در دمای بالا	تست آزمایشگاه داخلی
ظرفیت باربری استاتیک محوری	1.5 برابر بار نامی بدون تغییر شکل	تست فشار استاتیک

طول عمر واقعی و عملکرد بار به قطر غلتک، ضخامت پوسته، پیکربندی بلبرینگ، سرعت تسمه، بار مواد، محیط عملیاتی و شرایط نگهداری بستگی دارد.

استانداردهای کیفیت

استانداردهای صنعت نوار نقاله

غلتک های YUFENG با توجه به الزامات CEMA، GB/T 10595 و ISO 15365 برای تجهیزات نوار نقاله و عملکرد غلتک تولید می شوند.

الزامات ایمنی و صادرات

پیکربندی‌های غلتکی معدن زیرزمینی قابل اجرا را می‌توان با توجه به الزامات ایمنی معدن ذغال سنگ عرضه کرد. سفارشات صادراتی را می توان با اسناد بازرسی CE و SGS مطابق با محصول انتخابی و بازار مقصد پشتیبانی کرد.

اسناد و مدارک کیفیت

اسناد موجود می‌تواند شامل گواهی مدیریت کیفیت ISO9001، اسناد صادرات CE، گزارش‌های بازرسی مواد خام SGS، مستندات تست ایمنی معدن زغال‌سنگ، و گزارش‌های تست مقاومت در برابر چرخش کارخانه و عمر خدمات باشد.

نصب و حمل تعویض idler

نصب قاب نوار نقاله جدید

براکت نگهدارنده هرزگرد حمل ابتدا با توجه به فاصله طراحی شده روی قاب نوار نقاله ثابت می شود. هر دو انتهای محور غلتکی با سوراخ‌های نصب براکت در یک راستا قرار می‌گیرند و با پین‌ها یا پیچ‌های مشخص شده محکم می‌شوند، و پس از آن یک بررسی چرخش دستی برای تأیید عملکرد روان انجام می‌شود.

تعویض کاسه بار فرسوده

نوار نقاله قبل از تعمیر و نگهداری باید متوقف و از منبع تغذیه جدا شود. پس از جدا کردن اجزای قفل شفت، می‌توان دستگاه حمل آسیب‌دیده را جدا کرد و با یک غلتک جدید جایگزین کرد. چرخش و تراز تسمه باید قبل از راه اندازی مجدد نوار نقاله بررسی شود.

موقعیت بیکار خود تراز

در خطوط انتقال از راه دور، می‌توان در فواصل زمانی مناسب، 80 تا 100 متر را با توجه به پیکربندی و شرایط عملیاتی ارائه شده، نصب کرد.

چیدمان بیکار ضربه ای

برای نقاط تغذیه سنگ شکن، تقریباً 3 تا 5 گروه از دستگاه های بیکار حامل ضربه عقب مانده PU را می توان در حدود 5 متر از نقطه خالی قرار داد تا ضربه مواد را توزیع کند و از تسمه نقاله محافظت کند.

تطبیق محصولات سیستم نقاله

سری تسمه نقاله

یوفنگ می تواند تسمه نقاله فابریک، تسمه نقاله بند ناف فولادی، تسمه نقاله کناری، تسمه نقاله لوله، تسمه نقاله طرح دار و تسمه نقاله بالا ناصاف را برای کاربردهای مختلف انتقال فله تامین کند.

لوازم جانبی غلتکی

محصولات پشتیبانی شامل براکت‌های فرورفتگی، ضربه‌ای، خود تراز و براکت‌های برگشتی، پایه‌های پشتیبانی و سایر اجزای نصب غلتکی هستند.

لوازم جانبی لاستیکی

ورق های لاستیکی مقاوم در برابر سایش، لاستیک نوار نقاله، چسب های تعمیر ولکانیزاسیون و کیت های پچ برای نصب و نگهداری نوار نقاله در دسترس هستند.

سری خط لوله HDPE

لوله HDPE Water Pipe و HDPE Dredge Pipe را می توان برای انتقال سیالات کمکی در پروژه های معدنی و صنعتی عرضه کرد.

پردازش سفارشی

قطر غلتک، ضخامت دیواره پوسته، ابعاد شفت، ساختار آب بندی و سایر پارامترها را می توان با توجه به نقشه های مشتری و شرایط عملیاتی خاص تنظیم کرد.

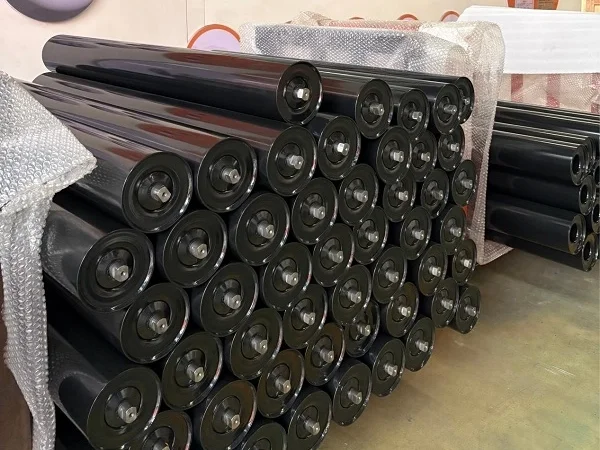

بسته بندی و ذخیره سازی

غلتک با قطر کوچک

هرزگردهای 76، 89 و 108 میلی‌متری را می‌توان با سیم فولادی بسته‌بندی کرد، با درپوش‌های پلاستیکی در هر دو انتهای شفت محافظت شده و در جعبه‌های چوبی جامد برای حمل‌ونقل بین‌المللی بسته‌بندی شد.

غلتک با قطر بزرگ

هرزگردهای 168، 194 و 219 میلی متری حمل سنگین را می توان روی پالت های چوبی قرار داد، با فیلم پلاستیکی محافظ پیچیده شده و برای حمل و نقل کانتینر محکم کرد.

کالسکه حمل HDPE

غلتک های HDPE را می توان با مواد بالشتکی جدا کرد تا برخورد سطح، خراش و تغییر شکل در هنگام بارگیری و تخلیه کاهش یابد.

شرایط نگهداری

غلتک ها باید به صورت افقی روی پالت هایی با ارتفاع انباشته توصیه شده بیش از 1.2 متر ذخیره شوند. ذخیره سازی در فضای باز باید از پوشش ضد آب استفاده کند و از قرار گرفتن طولانی مدت در معرض آب باران باید اجتناب شود.

نحوه انتخاب غلطک صحیح حمل و نقل

عرض تسمه نقاله

عرض تسمه نقاله و ابعاد قاب موجود را ارائه دهید تا طول غلتک مناسب، ابعاد شفت و پیکربندی براکت تایید شود.

قطر و نوع غلتک

قطر و ساختار بیرونی را با توجه به سرعت تسمه، بار مواد، بخش انتقال و شرایط ضربه انتخاب کنید. هرزگردهای حمل فرورفتگی، ضربه ای و خود تراز کننده عملکردهای متفاوتی در سیستم نوار نقاله دارند.

محیط کار

اطلاعاتی در مورد رطوبت، اسپری نمک، قرار گرفتن در معرض مواد شیمیایی، استفاده در فضای باز، دما و ویژگی های مواد ارائه دهید. این مشخص می کند که آیا فولاد کربنی، فولاد گالوانیزه، HDPE، فولاد ضد زنگ یا PU مناسب تر است یا خیر.

اندازه توده مواد و تاثیر

مواد حجیم بزرگ یا تیز ممکن است نیاز به ضربه تاخیری PU داشته باشند که در اطراف نقاط بارگیری جابجا می‌شوند، در حالی که حمل و نقل مواد معمولی می‌تواند از قلوه‌کش‌های استاندارد فولاد کربنی استفاده کند.

درخواست نقل قول حمل غلتک بیکار

پارامترهای فنی مورد نیاز

برای قیمت دقیق کارخانه، عرض تسمه نقاله، قطر بیرونی غلتک، نوع بیکار حمل، محیط کار، مشخصات مواد، مقدار کل سفارش و بندر مقصد را ارائه دهید.

مهندسان فنی YUFENG می توانند قطر غلتک مناسب، مواد پوسته، یاتاقان، ساختار آب بندی و براکت پشتیبان را با توجه به الزامات سیستم نوار نقاله ارزیابی کنند.

اطلاعات تماس جهانی یوفنگ

ایمیل

jayce@yuphengbelt.com

WhatsApp / WeChat / موبایل

+86 15318787602

آدرس کارخانه

دهکده Xiagou، ETDZ، چینگدائو، شاندونگ، چین
