تولید کننده پیشرو قاب نوار نقاله برای سیستم های معدن و حمل مواد فله

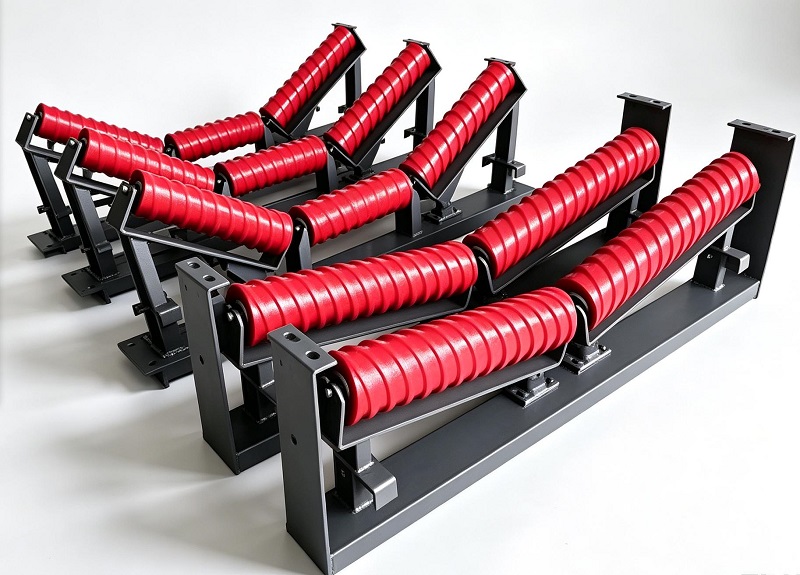

قاب بیکار

قاب idler Trough عمدتاً در سمت حمل تسمه نقاله نصب می شود. ساختار سه غلتکی یک شکل فرورفتگی را تشکیل می دهد که از مواد حجیم پشتیبانی می کند و ظرفیت انتقال را افزایش می دهد. زوایای فرورفتگی استاندارد شامل 20 درجه، 30 درجه، 35 درجه و 45 درجه است.

این نوع معمولاً در معادن زغال‌سنگ، کارخانه‌های سنگدانه، کارخانه‌های سیمان و سیستم‌های حمل و نقل مواد فله که به پشتیبانی مداوم مواد نیاز است، استفاده می‌شود.

قاب Idler Return

قاب idler برگشتی در سمت برگشت سیستم های نقاله نصب می شود تا از تسمه خالی پس از تخلیه مواد پشتیبانی کند. ساختار ساده آن استحکام کافی را فراهم می کند در حالی که امکان تعویض راحت غلتک و بازرسی معمول را فراهم می کند.

از آنجایی که مقاطع برگشتی در مقایسه با مقاطع حمل بار کمتری را تحمل می کنند، طرح های سبک وزن معمولاً برای کاهش وزن کلی سازه نوار نقاله انتخاب می شوند.

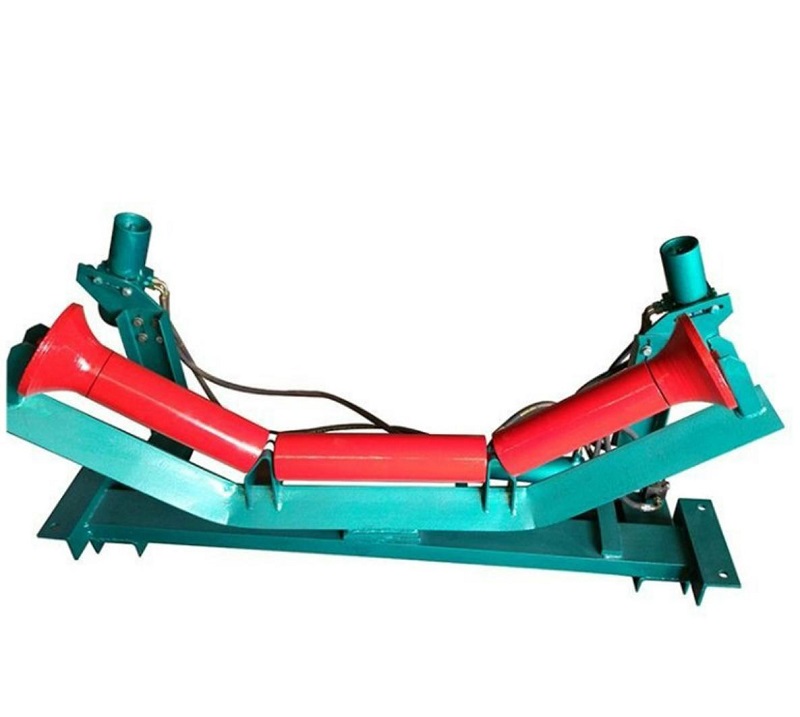

قاب Idler خود تراز

قاب idler خود تراز برای اصلاح انحراف تسمه در حین کار طراحی شده است. هنگامی که حرکت تسمه از خط مرکزی دور می شود، مکانیسم پشتیبانی چرخان نیروی هدایت کننده ای ایجاد می کند تا به بازیابی ردیابی معمولی کمربند کمک کند.

این برای نوار نقاله های مسافت طولانی، نقاط انتقال و کاربردهایی که ممکن است اغلب تسمه سرگردان رخ دهد، مناسب است.

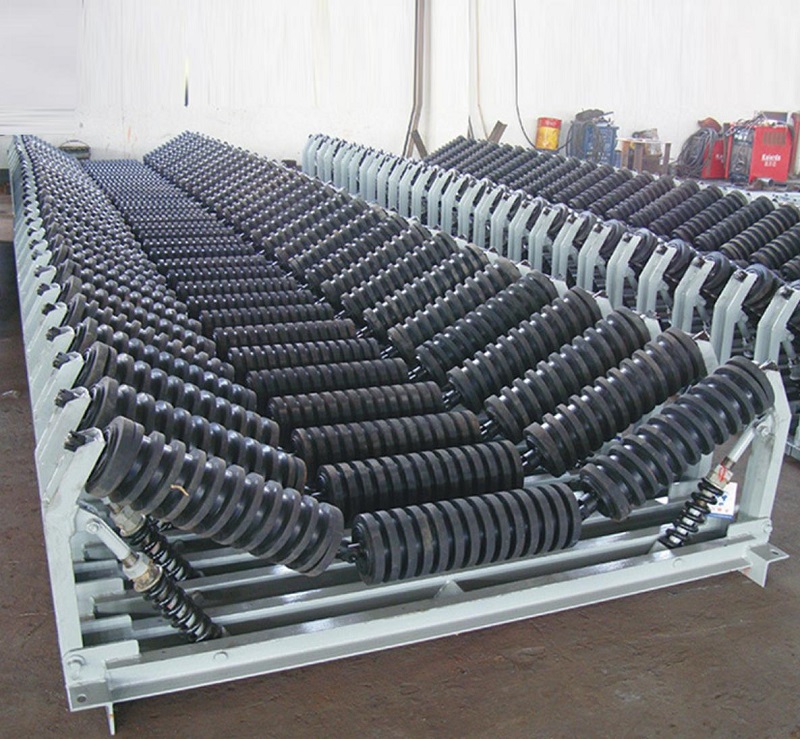

قاب بیکار ضربه ای

قاب idler ضربه ای از ساختار فولادی تقویت شده برای مناطقی که در معرض ضربه شدید مواد هستند استفاده می کند. معمولاً در نقاطی که سنگ معدن، زغال سنگ یا سنگدانه های بزرگ بر روی تسمه نقاله می ریزند، نصب می شود.

ساختار تقویت شده همراه با غلتک های ضربه ای برای جذب شوک بارگذاری و کاهش خطرات تغییر شکل در شرایط سنگین کار می کند.

قاب تعلیق نوع H

قاب idler نوع H معلق از روش نصب آویزان بدون نیاز به نصب پایه سنتی استفاده می کند. طراحی مدولار آن امکان تنظیم و نصب آسان تر در فضاهای محدود را فراهم می کند.

معمولاً در تونل‌های استخراج زیرزمینی، نوار نقاله‌های سیار و پروژه‌هایی که انعطاف‌پذیری نصب مهم است، استفاده می‌شود.

قاب گالوانیزه یدلر

برای محیط‌های کاری در فضای باز یا خورنده، YUFENG قاب‌های گالوانیزه گرم را فراهم می‌کند. سطح گالوانیزه مقاومت در برابر زنگ زدگی را بهبود می بخشد و به افزایش طول عمر در بنادر ساحلی، کارخانه های شیمیایی و انبارهای فضای باز کمک می کند.

راهنمای نصب و راه اندازی

نصب قاب ثابت

برای قاب‌های بی‌درنگ و برگشتی، قاب را روی تیر نقاله نصب کنید و تمام پیچ‌های با استحکام بالا را ببندید. قاب های نصب شده در همان بخش نوار نقاله باید موازی و هم تراز با خط مرکزی نوار نقاله باقی بمانند.

پس از تثبیت قاب، هرزگردها را نصب کنید و بررسی کنید که آیا غلتک ها بدون مقاومت غیر عادی می چرخند یا خیر.

نصب قاب خود تراز

قاب های خود تراز باید در فواصل زمانی مناسب با توجه به الزامات طراحی نوار نقاله نصب شوند. مکانیزم چرخش باید انعطاف پذیر باقی بماند و در حین نصب قفل نشود.

پس از راه اندازی، عملکرد ردیابی تسمه را مشاهده کنید و تأیید کنید که عملکرد خود اصلاحی به درستی کار می کند.

نصب قاب ضربه ای

قاب های بی اثر ضربه ای باید در نقاط تغذیه مواد نصب شوند که در آن مواد در حال سقوط نیروی ضربه قوی ایجاد می کنند. ممکن است با توجه به شرایط بارگذاری واقعی، روش های تثبیت تقویت شده مورد نیاز باشد.

قبل از عملیات، بررسی کنید که آیا قاب صاف و بدون تغییر شکل باقی می ماند.

بازرسی روتین

بازرسی منظم باید شامل بررسی درزهای جوش، پیچ و مهره ها، وضعیت پوشش سطح و تغییر شکل احتمالی باشد. پیچ های شل باید فورا سفت شوند، در حالی که فریم های آسیب دیده باید به موقع تعمیر یا تعویض شوند.

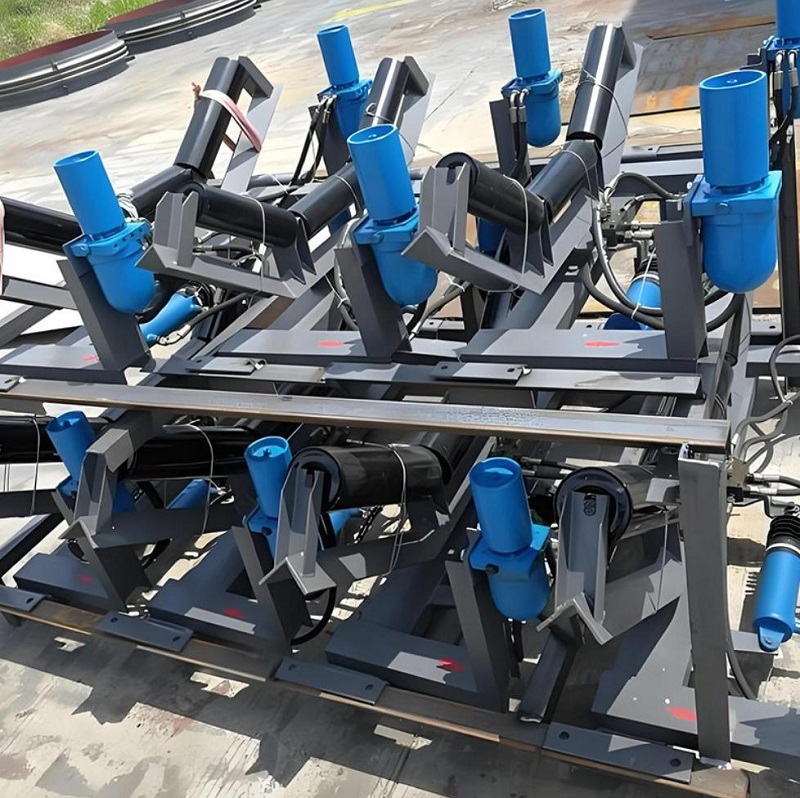

محصولات غلتکی نوار نقاله

محصولات پشتیبان شامل هرزگردهای فرورفتگی، هرزگردهای برگشتی، هرزگردهای ضربه ای، هرزگردهای خود تمیز شونده مارپیچی، هرزگردهای برگشتی دیسک لاستیکی و هرزگردهای خود تراز شونده هستند.

لوازم جانبی نوار نقاله

YUFENG تخت های ضربه ای نوار نقاله، پاک کننده های تسمه، لاستیک دامن، ورق های لاستیکی مقاوم در برابر سایش و سایر لوازم جانبی را برای بهبود عملکرد نوار نقاله تامین می کند.

راه حل های کامل تسمه نقاله

تسمه‌های نقاله موجود عبارتند از تسمه‌های نقاله پارچه‌ای EP، تسمه‌های نوار نقاله فولادی، تسمه‌های بافته شده جامد PVC/PVG معدنی و تسمه‌های شیارون.

مواد فولادی

فریم های اصلی از فولاد کربنی Q235B برای کاربردهای استاندارد و از فولاد کم آلیاژی با مقاومت بالا Q355B برای پروژه های نوار نقاله سنگین که نیاز به ظرفیت بار بالاتری دارند استفاده می کنند.

درمان سطحی

درمان های سطح موجود شامل رنگ آمیزی اسپری اپوکسی الکترواستاتیک و گالوانیزه گرم می باشد. مشتریان می توانند حفاظت مناسب را با توجه به محیط عملیاتی انتخاب کنند.

اتصال دهنده ها و مواد جوش

برای مونتاژ مطمئن از پیچ و مهره های درجه 8.8 با استحکام بالا، واشر فنری و مهره های ضد لق استفاده می شود. مواد جوشکاری با توجه به الزامات فلز پایه برای اطمینان از استحکام ساختاری انتخاب می شوند.

استانداردها و گواهینامه ها

سوالات متداول

چگونه نوع قاب idler مناسب را انتخاب کنم؟

انتخاب بستگی به بخش نوار نقاله، بار مواد، سطح ضربه و محیط کار دارد. قاب های فرورفتگی برای حمل مقاطع استفاده می شود، قاب های برگشتی از تسمه های خالی پشتیبانی می کنند و قاب های ضربه ای برای مناطق بارگیری توصیه می شود.

آیا YUFENG می‌تواند فریم‌های بی‌کار را مطابق نقشه‌ها سفارشی کند؟

بله. YUFENG می تواند ابعاد قاب، سوراخ های نصب، روش های نصب و عملیات سطح را با توجه به نقشه های مشتری و نیازهای نوار نقاله سفارشی کند.

چه موادی برای قاب های بیکار YUFENG استفاده می شود؟

فریم های استاندارد از فولاد کربنی Q235 استفاده می کنند، در حالی که فولاد با مقاومت بالا Q355 برای کاربردهای سنگین در دسترس است. حفاظت از سطح می تواند شامل رنگ آمیزی اسپری یا گالوانیزه گرم باشد.

آیا قاب های YUFENG با سیستم های نقاله CEMA سازگار هستند؟

بله. YUFENG قاب های بیکار را مطابق با TD75، DT II(A)، CEMA و الزامات مربوط به سیستم نوار نقاله برای کاربردهای بین المللی طراحی می کند.

YUFENG چه گواهی هایی می تواند ارائه دهد؟

YUFENG می تواند ISO9001:2015، CE، گزارش های بازرسی SGS و اسناد فنی مرتبط را با توجه به نیازهای پروژه ارائه دهد. محصولات همچنین با ارجاع به استانداردهای CEMA تولید می شوند و می توانند الزامات پروژه مربوط به MSHA و TUV را پشتیبانی کنند.
