تولید کننده قرقره نقاله برای معدن و سیستم های حمل مواد فله

قرقره سر درایو

قرقره محرک گشتاور موتور را به تسمه نقاله منتقل می کند و معمولاً در انتهای سر نوار نقاله نصب می شود. برای افزایش اصطکاک تماس بین قرقره و تسمه می توان لجینگ لاستیکی یا سرامیکی اضافه کرد، که به ویژه برای سیستم های نوار نقاله با تنش بالا و بار سنگین مهم است.

قرقره دم

قرقره دم در انتهای مخالف نوار نقاله نصب می شود و با ورود تسمه به قسمت برگشت جهت تسمه را تغییر می دهد. می توان آن را با یک پوسته صاف برای مواد نسبتا خشک یا یک ساختار خود تمیز شونده بال برای کاربردهایی که تجمع مواد در اطراف قرقره یک نگرانی است عرضه کرد.

قرقره خم یا اسناب

قرقره های خم و بند درام های کمکی هستند که برای تغییر مسیر تسمه و افزایش زاویه بسته شدن تسمه در اطراف قرقره محرک استفاده می شوند. آنها می توانند به بهبود انتقال نیرو و کاهش لغزش تسمه در سیستم های انتقال فشار بالا کمک کنند.

قرقره خود تمیز شونده بال

قرقره بال از ساختار بال باز استفاده می کند که اجازه می دهد مواد حمل چسبنده از فضاهای بین بال ها عبور کنند. برای شن و ماسه مرطوب، خاک رس و سایر موادی که ممکن است در اطراف قرقره های معمولی پوسته جامد جمع شوند، مناسب است.

قرقره برداشت

قرقره جذب با آرایش کششی برای جبران ازدیاد طول تسمه و حفظ کشش عملیاتی مورد نیاز استفاده می شود. برای نوار نقاله های طولانی که در آن تغییرات کشش تسمه در حین کار باید کنترل شود مناسب است.

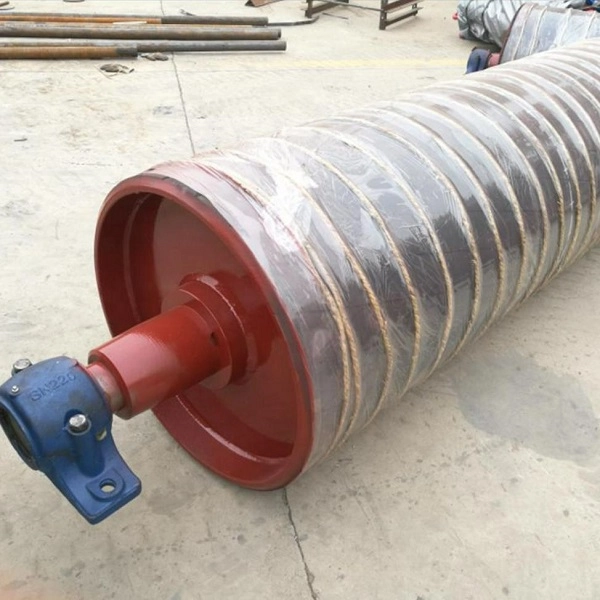

قرقره محرک لاستیکی

قرقره محرک لاستیکی از یک لایه لاستیکی ولکانیزه روی سطح درام برای بهبود اصطکاک بین قرقره و تسمه نقاله استفاده می کند. الگوهای عقب مانده الماسی یا شورون را می توان با توجه به زهکشی، کشش و شرایط عملیاتی انتخاب کرد.

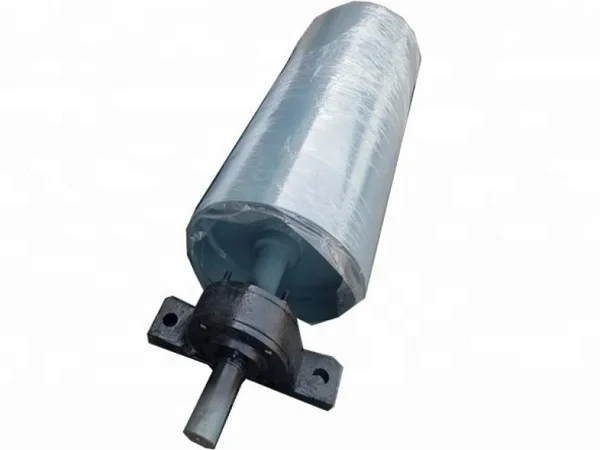

قرقره دم صاف

قرقره صاف از یک پوسته فولادی ساده بدون لایه عقب استفاده می کند و برای کاربردهایی که نیازی به کشش اضافی درایو نیست مناسب است. می توان از آن برای موقعیت های معمولی انتهای دم و برگشت کمربند استفاده کرد.

قرقره سنگین سرامیکی عقب افتاده

لگینگ سرامیکی از بلوک‌های سرامیکی مقاوم در برابر سایش برای افزایش اصطکاک سطحی و مقاومت در برابر سایش استفاده می‌کند. می توان آن را برای کاربردهای پر فشار در معرض رطوبت یا شرایط عملیاتی ساینده انتخاب کرد.

قرقره ضد خوردگی گالوانیزه

قرقره کامل تحت درمان سطح گالوانیزه گرم قرار می گیرد تا مقاومت در برابر خوردگی را بهبود بخشد. این پیکربندی برای حیاط های فضای باز، محیط های ساحلی و سیستم های انتقال در معرض هوای مرطوب یا اسپری نمک مناسب است.

قرقره خود تمیز شونده بال

پیکربندی بال باز مقدار مواد محبوس شده در اطراف سطح قرقره را کاهش می دهد و اجازه می دهد مواد حمل و نقل از طریق شکاف های بین بال ها تخلیه شوند.

قطر قرقره

یوفنگ قطر درام استاندارد را فراهم می کندΦ200، Φ320، Φ400، Φ500، Φ630، Φ800، Φ1000، Φ1250، Φ1600 و Φ2000 میلی متر. قطر نهایی قرقره باید بر اساس ساختار تسمه، کشش تسمه، موقعیت قرقره و طراحی نوار نقاله انتخاب شود.

عرض تسمه نقاله همسان

محدوده قرقره را می توان با عرض تسمه نقاله از تقریباً مطابقت داد500-2600 میلی متر. طول شفت، عرض پوسته و ابعاد توپی را می توان با توجه به قاب و آرایش تسمه نقاله تنظیم کرد.

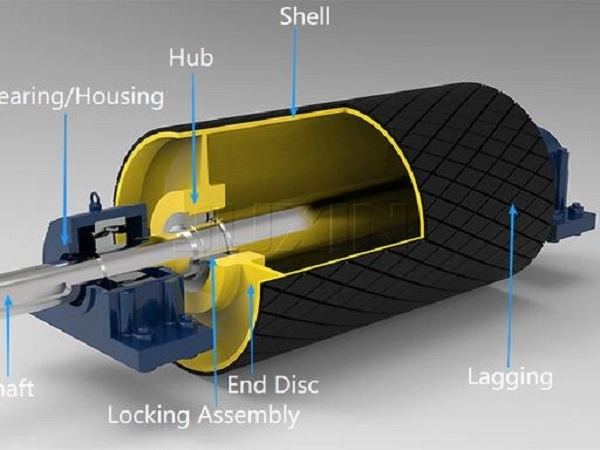

پیکربندی شفت

شفت اصلی را می توان با توجه به حداکثر کشش تسمه، قطر قرقره، آرایش بلبرینگ و بار نوار نقاله سفارشی کرد. ابعاد شفت باید از طریق طراحی نوار نقاله یا نقشه های مهندسی مشتری تایید شود.

ضخامت و مواد عقب مانده

لاستیک، سرامیک و سایر پیکربندی های عقب افتاده را می توان با توجه به اصطکاک، مقاومت در برابر سایش، زهکشی و محیط کار انتخاب کرد.

مسکن بلبرینگ

محفظه های یاتاقان شکاف ساخته شده از ورق چدنی یا فولادی را می توان با توجه به نیازهای نصب پیکربندی کرد. سازه های آب بندی برای کاهش ورود گرد و غبار و رطوبت به مجموعه بلبرینگ طراحی شده اند.

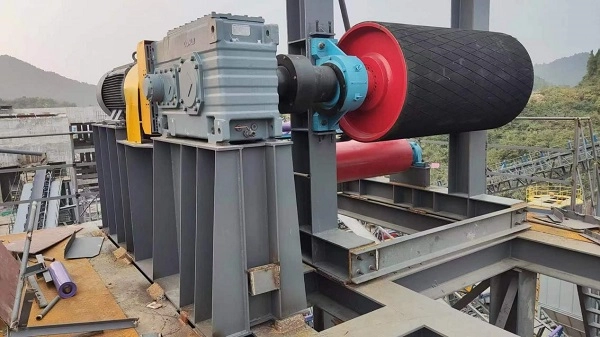

موقعیت درایو سر

قرقره های محرک در انتهای انتقال قدرت نوار نقاله استفاده می شود. لگ لاستیکی یا سرامیکی را می توان با توجه به کشش تسمه، بار مواد و کشش مورد نیاز انتخاب کرد.

موقعیت تغذیه دم

قرقره های دم جهت تسمه را در انتهای تغذیه معکوس می کنند. سازه های خود تمیز شونده صاف یا بال را می توان با توجه به رطوبت مواد و شرایط حمل انتخاب کرد.

موقعیت های خم شدن و اسناب

در جاهایی که مسیر تسمه تغییر می کند و یا در جایی که قرقره محرک نیاز به زاویه بسته بندی اضافی دارد، از قرقره های خمشی و اسناب استفاده می شود. ابعاد آنها باید با کشش تسمه و هندسه کلی نوار نقاله مطابقت داشته باشد.

موقعیت گرفتن

قرقره های برداشت با سیستم های کششی کار می کنند تا کشش تسمه را جبران کنند و کشش تسمه مورد نیاز را در نوار نقاله های مسافت طولانی حفظ کنند.

کاربرد مواد مرطوب و چسبنده

قرقره های خود تمیز شونده بال در جایی مناسب هستند که خاک رس مرطوب، ماسه یا سایر مواد حمل بار در اطراف سطح قرقره جمع شده و در حرکت تسمه اختلال ایجاد کند.

استانداردهای قرقره نقاله

قرقره های نوار نقاله YUFENG با توجه به الزامات قابل اجرا قرقره نقاله CEMA، الزامات عملکرد GB/T10595 و ISO15364 تولید می شوند.

الزامات ایمنی

قرقره های در نظر گرفته شده برای سیستم های معدن زیرزمینی را می توان با توجه به الزامات ایمنی معدن زغال سنگ پیکربندی کرد. مستندات خاص به پیکربندی و کاربرد قرقره نهایی بستگی دارد.

اسناد صادرات

اسناد موجود می‌تواند شامل گواهی مدیریت کیفیت ISO9001، اسناد صادرات CE، گزارش‌های بازرسی مواد خام SGS، اسناد تست ایمنی معدن زغال‌سنگ، و گزارش‌های تست خستگی جوشکاری و عمر سرویس باشد.

موقعیت قرقره

ابتدا مشخص کنید که آیا قرقره به عنوان یک درایو، دم، خم، خم، بال یا قرقره جمع‌آوری مورد نیاز است، زیرا هر سازه عملکرد متفاوتی را در نوار نقاله انجام می‌دهد.

عرض و قطر تسمه

عرض تسمه نقاله، قطر قرقره مورد نیاز و ابعاد قاب موجود را برای تعیین عرض پوسته مناسب، ابعاد شفت و پیکربندی بلبرینگ ارائه دهید.

حداکثر کشش تسمه

حداکثر کشش تسمه عامل برای اندازه شفت، پوسته، دیسک انتهایی و هاب ضروری است. ساخت قرقره سنگین باید با توجه به کشش محاسبه شده و نه قطر به تنهایی انتخاب شود.

شرایط سطح و مواد

رطوبت مواد، ساینده بودن، حمل و نقل، اسپری نمک، قرار گرفتن در معرض مواد شیمیایی و کشش مورد نیاز تعیین می کند که آیا قرقره صاف، دارای لاستیک عقب افتاده، سرامیک عقب افتاده، گالوانیزه یا بال مناسب است.

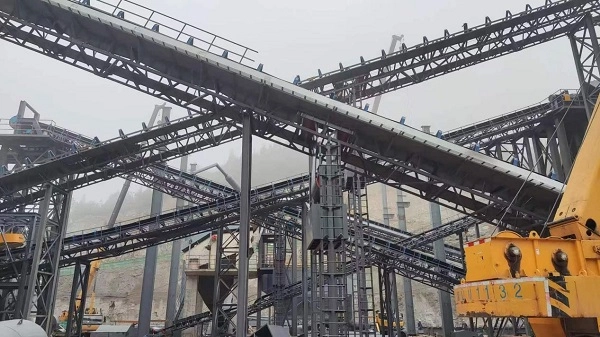

چیدمان نوار نقاله

هندسه‌های پیچیده نوار نقاله ممکن است به ترکیبی از قرقره‌های محرک، انقباض، خمش و جذب نیاز داشته باشند. آرایش کامل قرقره باید همراه با الزامات تسمه، هرزگرد و سیستم کششی ارزیابی شود.

پارامترهای فنی مورد نیاز

برای یک نقل قول دقیق، عرض تسمه نقاله، قطر قرقره، نوع قرقره، مواد عقب افتاده، حداکثر کشش تسمه، محیط کار، مقدار کل سفارش و درگاه تحویل هدف را ارائه دهید.

مهندسان فنی YUFENG می توانند پوسته قرقره، شفت، ساختار دیسک انتهایی، آرایش بلبرینگ، نوع عقب افتادگی و لوازم جانبی پشتیبانی را با توجه به طراحی کامل نوار نقاله ارزیابی کنند.
