تولید کننده حرفه ای غلتک بیکار آموزش و تراز برای سیستم های ردیابی تسمه نقاله

یوفنگ آموزش و تراز کردن غلتک بیکارکه به نام‌های بی‌درنگ مرکز خودآموز، غلتک خود تراز اصطکاکی یا بی‌حرکتی ردیابی تسمه نیز شناخته می‌شود، برای کمک به تصحیح انحراف جانبی تسمه در طول عملیات نوار نقاله طراحی شده است. این عمدتا بر روی نوار نقاله های مسافت طولانی نصب می شود که در آن ردیابی مداوم تسمه برای کاهش نشت مواد، سایش لبه ها و حرکت ناپایدار تسمه مهم است.

مجموعه غلتک معمولاً از یک غلتک حمل اصلی، غلتک های راهنمای عمودی و یک قاب پشتیبانی قابل چرخش تشکیل شده است. هنگامی که تسمه نقاله از خط مرکزی مورد نظر خود دور می شود، غلتک راهنما نیروی جانبی را دریافت می کند و باعث می شود قاب نگهدارنده حرکت کند و نیروی اصلاحی ایجاد می کند که تسمه را به سمت موقعیت طراحی شده هدایت می کند.

یوفنگ بیکارهای آموزش اصطکاک، بیکارهای آموزشی مخروطی، بیکارهای تراز برگشتی نوع V، پیکربندی های گالوانیزه، نسخه های HDPE و ساختارهای غلتکی راهنمای ویژه برای استخراج معدن، سیمان، بندر، مواد شیمیایی و سایر سیستم های انتقال مواد حجیم را ارائه می دهد.

آموزش و تراز کردن انواع بیکار

آموزش اصطکاک تراز کردن بیکار

بیکار تراز آموزش اصطکاکی از یک قاب چرخشی با غلتک های راهنمای جانبی برای پاسخ به حرکت جانبی تسمه استفاده می کند. این عمدتاً در قسمت بالایی نوار نقاله های مسافت طولانی و سنگین استفاده می شود که در آن انحراف مکرر تسمه باید کنترل شود.

آموزش مخروطی تراز کردن Idler

غلتک مخروطی از تفاوت‌هایی در سرعت سطح غلتک ناشی از هندسه مخروطی آن استفاده می‌کند تا یک اثر مرکزیت غیرفعال ایجاد کند. برای سیستم های نوار نقاله نسبتاً سبک، از جمله تجهیزات حمل دانه، بسته بندی و لجستیک مناسب است.

V-Type Return Aligning Idler

بیکار تراز برگشتی نوع V از دو غلتک مرتب شده در یک پیکربندی V شکل برای محدود کردن حرکت جانبی تسمه برگشتی خالی استفاده می کند. ساختار نسبتاً ساده آن، آن را برای بخش برگشت پایین سیستم های انتقال معمولی مناسب می کند.

نوع غلتک	مشخصه اصلی	شرایط کاری قابل اجرا
آموزش اصطکاک تراز کردن بیکار	اصلاح قاب چرخشی با پاسخ جانبی حساس	بخش حمل بالایی و حمل و نقل سنگین در مسافت های طولانی
آموزش مخروطی تراز کردن Idler	مرکزیت غیرفعال از طریق اختلاف سرعت غلتک مخروطی	دانه سبک بار، تدارکات و حمل و نقل عمومی
V-Type Return Aligning Idler	ساختار V شکل حرکت تسمه برگشت را محدود می کند	بخش برگشت پایین تر و انتقال مواد خشک

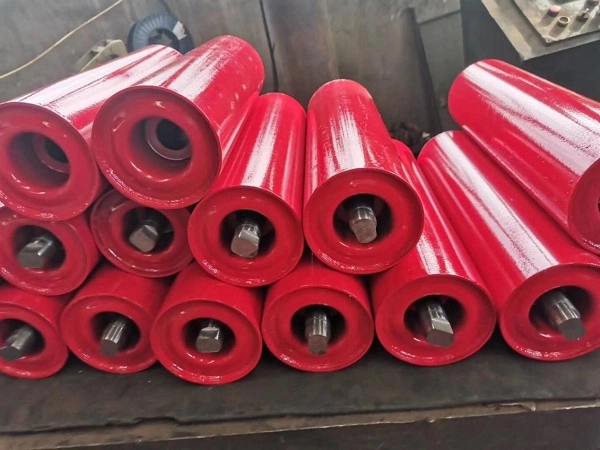

اصل ردیابی کمربند خودکار

تشخیص انحراف کمربند

هنگامی که تسمه نقاله به صورت جانبی از موقعیت عادی خود حرکت می کند، لبه تسمه با غلتک راهنمای عمودی تماس می گیرد. غلتک راهنما نیروی جانبی را به قاب نگهدارنده منتقل می کند.

حرکت قاب چرخشی

نیروی راهنما باعث می شود که کل مجموعه idler تراز در اطراف ساختار نگهدارنده خود بچرخد. زاویه نوسان با انحراف تسمه و طراحی مکانیسم تراز تعیین می شود.

تولید نیروی اصلاحی

هنگامی که قاب غلتکی جهت خود را نسبت به تسمه تغییر می دهد، یک نیروی هدایت معکوس برای کمک به حرکت تسمه به سمت خط مرکزی نوار نقاله ایجاد می شود.

بازگشت کمربند به مرکز

همانطور که تسمه به سمت حالت عادی خود حرکت می کند، نیروی جانبی وارد بر غلتک راهنما کاهش می یابد و مجموعه تراز به موقعیت عادی خود باز می گردد و امکان تصحیح ردیابی مداوم در حین کار را فراهم می کند.

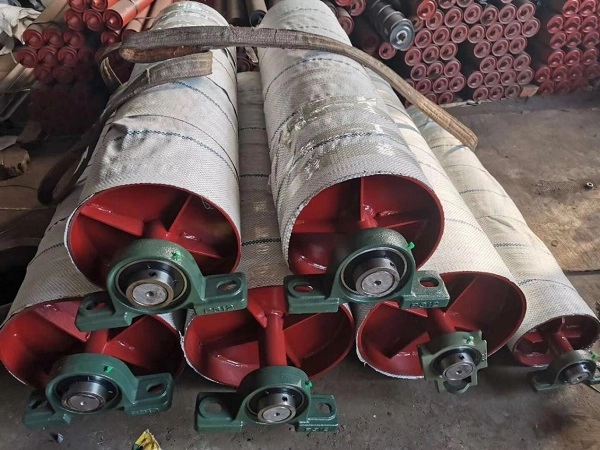

آموزش و تراز کردن پیکربندی‌های Idler

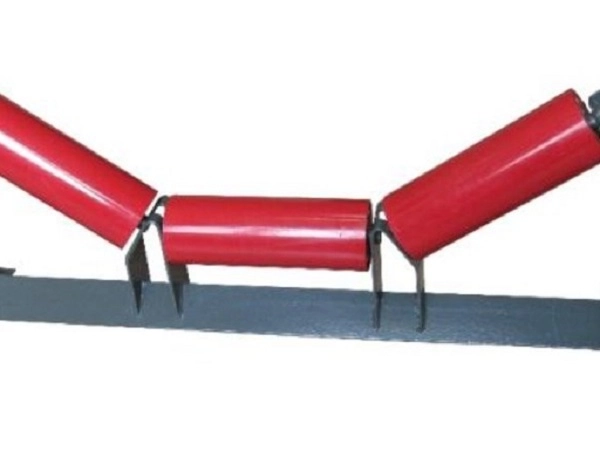

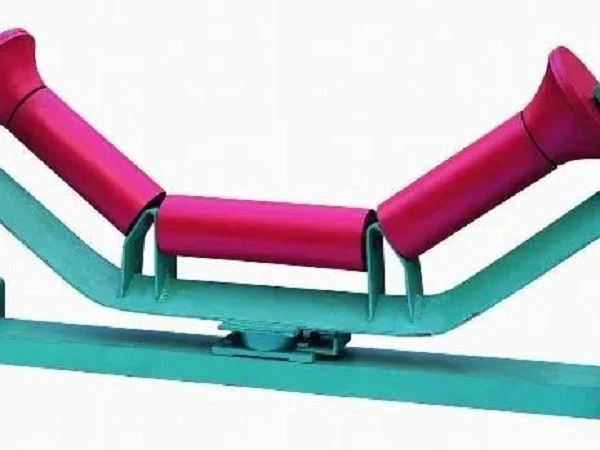

آموزش اصطکاک سه غلتکی Idler

بدنه سه غلتکی همراه با غلتک های راهنمای عمودی دو طرفه برای بخش های حمل بالایی استفاده می شود. برای کمک به کنترل انحراف تسمه می توان آن را در فواصل زمانی مناسب روی خطوط نقاله مواد سنگین در مسافت های طولانی نصب کرد.

غلتک بیکار آموزشی مخروطی

پیکربندی غلتک مخروطی، مرکز تسمه غیرفعال را از طریق تفاوت در سرعت محیطی فراهم می کند. برای کاربردهای بار سبک که در آن به نویز کمتر و کمک ردیابی ساده نیاز است، مناسب است.

V-Type Return Training Idler

ساختار نوع V از کمربند بازگشتی خالی پشتیبانی می کند و در عین حال حرکت جانبی را محدود می کند. می توان از آن به عنوان بخشی از آرایش ردیابی تسمه برگشتی در نوار نقاله های بلند استفاده کرد.

آموزش گالوانیزه گرم

غلتک و براکت نگهدارنده برای بهبود مقاومت در برابر خوردگی در محیط‌های انتقال در فضای باز مانند انبارهای باز، بنادر و مناطق صنعتی مرطوب، عملیات گالوانیزه گرم دریافت می‌کنند.

HDPE Shell Training Idler

غلتک اصلی از پوسته HDPE استفاده می کند در حالی که اجزای راهنما با توجه به کاربرد انتخاب می شوند. این ساختار از خوردگی پوسته فولادی معمولی جلوگیری می کند و می تواند در کارخانه های شیمیایی، مناطق ساحلی و محیط های مه نمک استفاده شود.

تمرین ضد استاتیک ضد شعله

مواد غلتکی راهنمای رسانا و مقاوم در برابر شعله را می توان برای سیستم های انتقال معدن زیرزمینی ذغال سنگ که در آن اجزای ردیاب تسمه باید الزامات ایمنی اضافی را برآورده کنند، پیکربندی کرد.

مشخصات فنی

مورد	مشخصات
قطر غلتک استاندارد	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 میلی متر
عرض کمربند همسان	500-2400 میلی متر
تراز کردن انواع	اصطکاک / مخروطی / بازگشت نوع V
زاویه نوسان	15-30 درجه برای پیکربندی استاندارد تمرین اصطکاکی
ارتفاع غلتک راهنمای	قابل تنظیم
مواد پوسته	فولاد کربن Q235 / HDPE / فولاد ضد زنگ 304
بلبرینگ	پاکسازی داخلی با دقت بالا / SKF / FAG C3
حفاظت از آب بندی	دو / سه گانه کامپوزیت مهر و موم لابیرنت
درمان سطحی	پاشش الکترواستاتیک / گالوانیزه گرم / PU Lagging
برنامه	معدن / سیمان / بندر / شیمیایی / حمل مواد فله

گزینه های سفارشی سازی

پوسته غلتکی اصلی

یوفنگ می تواند پوسته های غلتکی اصلی فولاد کربنی Q235، HDPE و فولاد ضد زنگ 304 را با توجه به بار، خوردگی و الزامات محیطی ارائه دهد.

درمان سطحی

گزینه های پاشش الکترواستاتیک، گالوانیزه گرم و PU با توجه به حفاظت در برابر خوردگی، مقاومت در برابر سایش و محیط عملیاتی موجود است.

مکانیسم نوسان

مکانیسم پشتیبانی را می توان به عنوان یک ساختار نوسان اصطکاکی، ساختار مرکزی غیرفعال مخروطی یا ساختار تراز برگشتی نوع V با توجه به موقعیت کمربند و نیاز ردیابی پیکربندی کرد.

سیستم آب بندی

سازه های آب بندی لابیرنت نایلونی کامپوزیت دو یا سه گانه با مهر و موم های تماس لاستیکی را می توان برای کاهش نفوذ گرد و غبار و آب به داخل حفره یاتاقان انتخاب کرد.

پیکربندی بلبرینگ

یاتاقان‌های داخلی با دقت بالا یا بلبرینگ‌های وارداتی SKF/FAG C3 می‌توانند با توجه به شرایط عملیاتی نوار نقاله و نیازهای مشتری مشخص شوند.

مواد غلتکی راهنمای ویژه

مواد غلتکی راهنما با دمای پایین، ضد شعله و ضد استاتیک را می توان برای کاربردهای تخصصی معدن و مناطق سرد پیکربندی کرد.

مواد اولیه و ساخت غلتک

پوسته غلتکی اصلی

غلتک های فولادی استاندارد از لوله فولادی ERW فرکانس بالا Q235 استفاده می کنند، در حالی که پیکربندی های HDPE از مواد اولیه HDPE استفاده می کنند. ابعاد پوسته و ضخامت دیواره را می توان با بار نوار نقاله مورد نیاز مطابقت داد.

شفت غلتکی

فولاد گرد جامد 45# برای شفت در پیکربندی‌های استاندارد استفاده می‌شود که در برابر خمش تحت بارهای شعاعی و نوسانی مقاومت می‌کند.

لایه بیرونی غلتک راهنمای

غلتک های راهنمای جانبی می توانند از لاستیک طبیعی یا مواد پلی اورتان مقاوم در برابر سایش برای کاهش تماس سخت مستقیم با لبه تسمه نقاله در طول اصلاح ردیابی استفاده کنند.

براکت تاب

قاب چرخشی را می توان از صفحه فولادی ضخیم Q235 با استفاده از فرآیندهای مهر زنی و جوشکاری یکپارچه برای ایجاد پشتیبانی ساختاری مورد نیاز برای حرکت نوسانی مکرر تولید کرد.

اجزای آب بندی

حلقه های لابیرنت نایلونی با چقرمگی بالا و حلقه های آب بندی لاستیکی نیتریل مقاوم در برابر آب و هوا برای محافظت از ناحیه بلبرینگ در برابر گرد و غبار و رطوبت استفاده می شود.

بازرسی مواد اولیه

لوله‌های فولادی، شفت‌ها و یاتاقان‌ها برای مقاومت در برابر چرخش، دقت ابعادی و ویژگی‌های مربوط به خستگی قبل از ورود به فرآیند مونتاژ نمونه‌برداری می‌شوند. مواد فاقد صلاحیت رد می شوند.

شاخص های عملکرد

آیتم عملکرد	الزامات استاندارد	استاندارد تست
ضریب مقاومت چرخشی	0.008 ≤	ISO 15365
درجه حفاظت از گرد و غبار و آب	IP65	استاندارد تست IP
عمر سرویس Swing رتبه بندی شده است	≥30000 ساعت کاری	تست خستگی در چرخش کارخانه
متمرکز بودن پوسته غلتکی	≤0.5 میلی متر	تست نشانگر شماره گیری
از دست دادن سایش لاستیک غلتکی	≤1.0 cm³/1.61 کیلومتر	ISO 4649
زاویه چرخش رایگان قاب چرخش	15-30 درجه	تست اختصاصی کارخانه

عملکرد واقعی ردیابی به عرض تسمه، کشش تسمه، تراز نقاله، پیکربندی غلتک، بار مواد، موقعیت نصب و شرایط عملیاتی بستگی دارد.

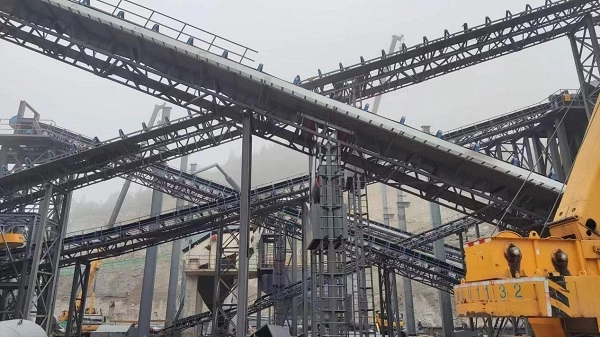

برنامه های کاربردی بر اساس شرایط نوار نقاله

انتقال مواد سنگین از راه دور

هرزگردهای تراز آموزش اصطکاک برای نوار نقاله های مسافت طولانی که سنگ معدن، زغال سنگ، مواد خام سیمان و سایر مواد فله سنگین را حمل می کنند، مناسب هستند، جایی که ردیابی تسمه باید در طول عملیات مداوم حفظ شود.

انتقال مواد با بار سبک

هرزگردهای آموزشی مخروطی را می توان برای غلات، محصولات بسته بندی و انتقال سنگدانه های سبک در جایی که بار کمربند مورد نیاز و نیروی ردیابی نسبتاً متوسط است استفاده کرد.

تراز کمربند برگشتی

بیکارهای تراز برگشتی نوع V در بخش برگشت خالی پایینی استفاده می شود تا به محدود کردن حرکت تسمه جانبی بدون افزودن ساختارهای اصلاح مکانیکی پیچیده کمک کند.

انتقال در فضای باز

پیکربندی‌های گالوانیزه را می‌توان برای انبارهای فضای باز، بنادر و محیط‌های مرطوب بیرونی انتخاب کرد که رطوبت اتمسفر می‌تواند خوردگی را تسریع کند.

محیط های خورنده

پیکربندی پوسته HDPE را می توان برای محیط های ساحلی، شیمیایی و مه نمکی در نظر گرفت که در آن کاهش خوردگی فلز بخش مهمی از انتخاب اجزای نوار نقاله است.

معدن زیرزمینی

پیکربندی های غلطک هدایت کننده ضد شعله و ضد الکتریسیته ساکن را می توان با سیستم های نوار نقاله معدن زغال سنگ زیرزمینی با توجه به الزامات ایمنی مربوطه استفاده کرد.

نصب و تعویض

مونتاژ قاب نوار نقاله جدید

براکت بیکار تراز آموزشی باید بر اساس فاصله نصب طراحی شده بر روی قاب نوار نقاله ثابت شود. سپس ارتفاع غلتک راهنما باید طوری تنظیم شود که فاصله بین غلتک راهنما و لبه تسمه تقریباً 5 تا 10 میلی متر باشد، در حالی که قاب کامل باید بتواند آزادانه تاب بخورد.

تنظیم مکانیسم چرخش

پس از نصب، پیچ و مهره های ثابت براکت باید بدون محدودیت حرکت چرخش طراحی شده، محکم سفت شوند. تسمه باید تحت شرایط کنترل شده کار کند تا عملکرد ردیابی را تأیید کند و در صورت لزوم امکان تنظیم نهایی موقعیت براکت را فراهم کند.

تعویض غلتک فرسوده

نوار نقاله باید قبل از تعمیر و نگهداری متوقف و از منبع تغذیه خود جدا شود. مجموعه تراز کامل را می توان پس از شل کردن بست های براکت جدا کرد، در حالی که غلتک اصلی یا غلتک راهنمای آسیب دیده را می توان به طور جداگانه در صورت اجازه سازه تعویض کرد.

طرح بندی از راه دور

برای خطوط نقاله طولانی مدت بیش از 500 متر، می توان گروه های بیکار را در فواصل زمانی مناسب ترتیب داد. فاصله واقعی باید با توجه به تراز نقاله، رفتار تسمه و شرایط عملیاتی تعیین شود.

تطبیق محصولات سیستم نقاله

سری تسمه نقاله

یوفنگ می تواند تسمه نقاله فابریک، تسمه نقاله بند ناف فولادی، تسمه نقاله کناری، تسمه نقاله لوله، تسمه نقاله طرح دار و تسمه نقاله ناهموار بالا را برای پیکربندی های مختلف نقاله تامین کند.

سری غلتک نوار نقاله

محصولات پشتیبان شامل هرزگردهای حمل فرورفتگی، هرزگردهای ضربه ای، هرزگردهای برگشتی، مجموعه های غلتکی خود تراز و براکت ها و پایه های پشتیبانی مربوطه هستند.

لوازم جانبی لاستیکی

ورق های لاستیکی مقاوم در برابر سایش، نوار نقاله، چسب های تعمیر ولکانیزاسیون و کیت های پچ برای نصب، نگهداری و تعمیر نوار نقاله در دسترس هستند.

سری خط لوله HDPE

لوله HDPE Water Pipe و HDPE Dredge Pipe را می توان برای کاربردهای کمکی آب و حمل و نقل دوغاب در پروژه های معدنی و صنعتی عرضه کرد.

پردازش سفارشی

یوفنگ می تواند قطر غلتک، ارتفاع غلتک راهنمای، زاویه چرخش، ابعاد شفت و ساختار آب بندی را با توجه به نقشه های کاری مشتری و نیازهای نوار نقاله تنظیم کند.

استانداردها و مستندات کیفیت

استانداردهای نوار نقاله

غلتک‌های آموزش و تراز کردن YUFENG با توجه به الزامات CEMA، GB/T10595 و ISO15365 برای تجهیزات نوار نقاله و عملکرد غلتک تولید می‌شوند.

الزامات ایمنی

پیکربندی های در نظر گرفته شده برای استخراج زیرزمینی را می توان با توجه به الزامات ایمنی معدن زغال سنگ تولید کرد. گواهینامه قابل اجرا بستگی به پیکربندی محصول نهایی و استفاده مورد نظر دارد.

اسناد و مدارک کیفیت

اسناد موجود می‌تواند شامل گواهی مدیریت کیفیت ISO9001، اسناد صادرات CE، گزارش‌های بازرسی مواد خام SGS، مستندات تست ایمنی معدن زغال‌سنگ و گزارش‌های تست نوسان-خستگی و طول عمر کارخانه باشد.

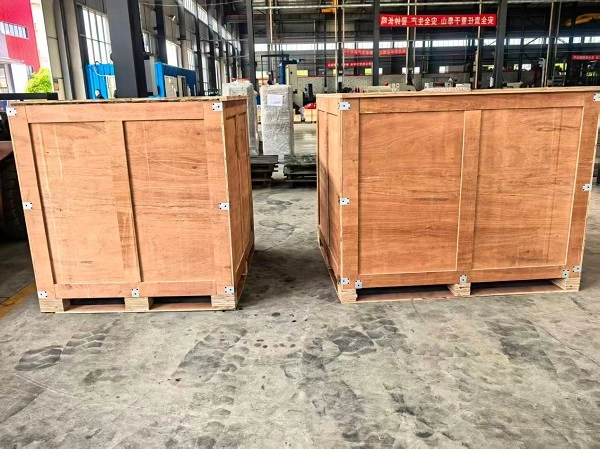

بسته بندی و ذخیره سازی

گروه‌های بی‌حرکتی با قطر کوچک

مجموعه‌های 76، 89 و 108 میلی‌متری را می‌توان با سیم فولادی بسته‌بندی کرد، با درپوش‌های محافظ روی شفت‌ها نصب کرد و در جعبه‌های چوبی جامد برای حمل و نقل بسته‌بندی کرد.

قاب‌های بی‌کار با تراز سنگین

گروه های بیکار تراز سنگین 168، 194 و 219 میلی متری را می توان روی پالت های چوبی مرتب کرد و با فیلم پلاستیکی محافظت کرد تا خراش براکت و آسیب سطحی در حین حمل و نقل کاهش یابد.

HDPE Aligning Idlers

پیکربندی های HDPE را می توان با فوم یا سایر مواد بالشتک جدا کرد تا برخورد سطح و تغییر شکل در هنگام بارگیری و تخلیه کاهش یابد.

الزامات ذخیره سازی

بیکارهای تراز آموزشی باید به صورت افقی روی پالت هایی با ارتفاع انباشته توصیه شده بیش از 1.2 متر ذخیره شوند. ذخیره سازی در فضای باز باید از پوشش ضد آب استفاده کند و از قرار گرفتن طولانی مدت در معرض آب باران و نور مستقیم خورشید اجتناب شود.

نحوه انتخاب صحیح غلتک بیکار آموزشی و تراز کردن

موقعیت نوار نقاله

ابتدا مشخص کنید که آیا idler تراز برای بخش حمل بالا یا بخش برگشت پایین مورد نیاز است. بیکارهای آموزشی اصطکاکی معمولاً برای حمل مقاطع استفاده می شوند، در حالی که سازه های نوع V معمولاً برای مقاطع برگشتی استفاده می شوند.

عرض تسمه و قطر غلتک

عرض تسمه نقاله و ابعاد قاب موجود را برای تعیین قطر غلتک مناسب، طول غلتک، پیکربندی محور و ابعاد غلتک راهنما ارائه دهید.

طول و بار نوار نقاله

طول نوار نقاله، کشش تسمه و بار مواد بر ساختار ردیابی مورد نیاز تأثیر می گذارد. سیستم‌های بار سنگین مسافت طولانی معمولاً نسبت به نوار نقاله‌های بار سبک کوتاه نیاز به پیکربندی‌های بی‌حرکتی آموزش پاسخگوی بیشتری دارند.

محیط کار

هنگام انتخاب سازه های فولاد کربنی، گالوانیزه، HDPE یا فولاد ضد زنگ، رطوبت، اسپری نمک، قرار گرفتن در معرض مواد شیمیایی، دما و شرایط بیرونی باید در نظر گرفته شود.

ویژگی های انحراف کمربند

فرکانس و شدت انحراف تسمه باید همراه با هم ترازی نوار نقاله، شرایط بارگذاری و آرایش بیکار موجود قبل از انتخاب مکانیسم آموزشی مناسب ارزیابی شود.

درخواست یک نقل قول آموزش و تراز کردن بیکار

پارامترهای فنی مورد نیاز

برای یک نقل قول دقیق، عرض تسمه نقاله، قطر بیرونی غلتک، نوع بیکار همسویی مانند اصطکاک، برگشتی مخروطی یا V، محیط کار، مقدار کل سفارش و پورت تحویل هدف را ارائه دهید.

مهندسان فنی YUFENG می توانند پیکربندی غلتک مناسب، ابعاد غلتک راهنمای، ساختار نوسان، بلبرینگ و سیستم آب بندی را با توجه به کاربرد نوار نقاله ارزیابی کنند.
