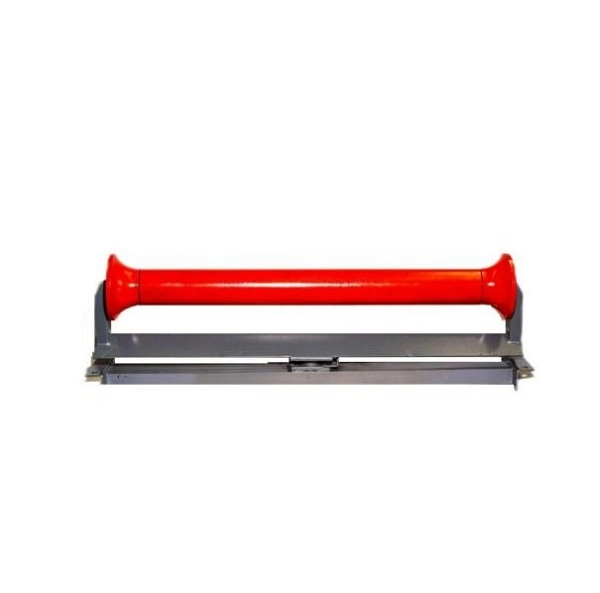

غلتک بیکار با برگشت مستقیم کارخانه برای سیستم های نوار نقاله سنگین

یوفنگ غلتک بیکار برگشتکه به عنوان غلتک برگشتی یا بیکار نوار نقاله نیز شناخته می شود، در قسمت برگشت پایین نوار نقاله برای حمایت از تسمه نقاله خالی در حین بازگشت به قسمت درایو یا دم نصب می شود. عملکرد اصلی آن حفظ شکل تسمه، کاهش افتادگی، پشتیبانی از حرکت برگشت صاف و کمک به حفظ ردیابی تسمه پایدار است.

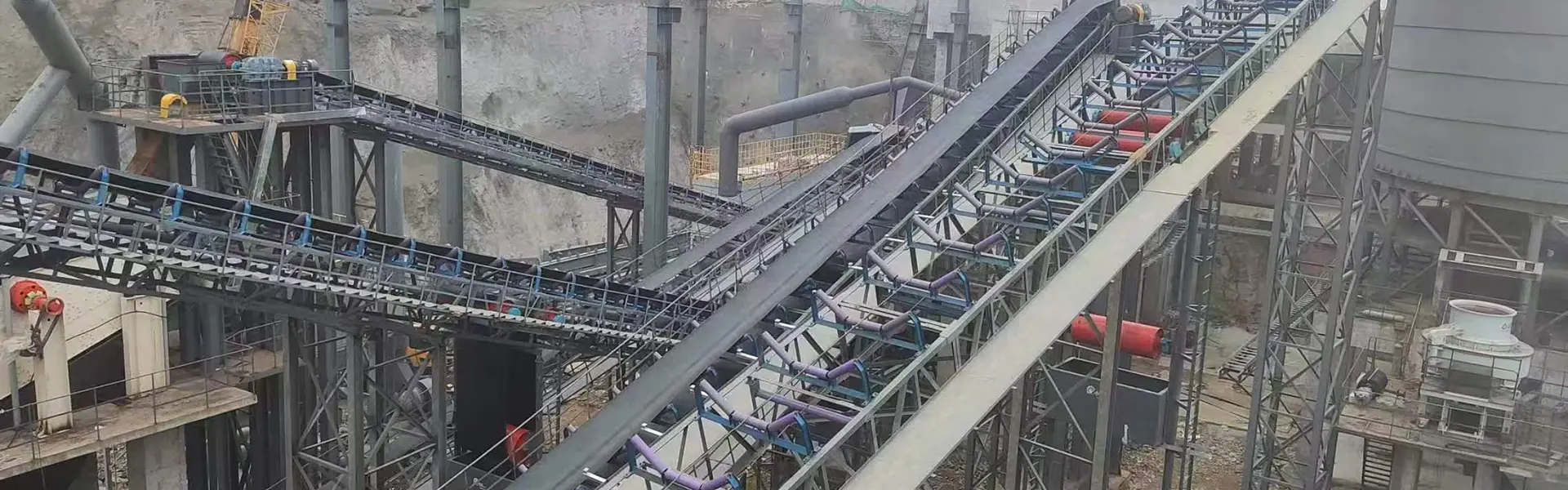

یوفنگ برای استخراج از معادن، سیمان، بنادر، کارخانه های شیمیایی، نیروگاه ها و سایر کاربردهای انتقال مواد فله، موازی مسطح، وسط نوع V، خود تمیز شونده مارپیچ، ضد خوردگی HDPE، گالوانیزه و دیسک های لاستیکی را برای برنامه های کاربردی عرضه می کند. مواد پوسته مختلف، عملیات سطح، ساختارهای آب بندی و پیکربندی بلبرینگ را می توان با توجه به عرض تسمه، خواص مواد و محیط کار انتخاب کرد.

قطر بیرونی استاندارد شامل 76، 89، 108، 114، 133، 168، 194 و 219 میلی متر است که طول غلتک و ضخامت دیواره مطابق با نقشه های قاب نوار نقاله در دسترس است. غلتک ها برای سازگاری با سازه های معمولی نوار نقاله DTII، TD75 و CEMA طراحی شده اند.

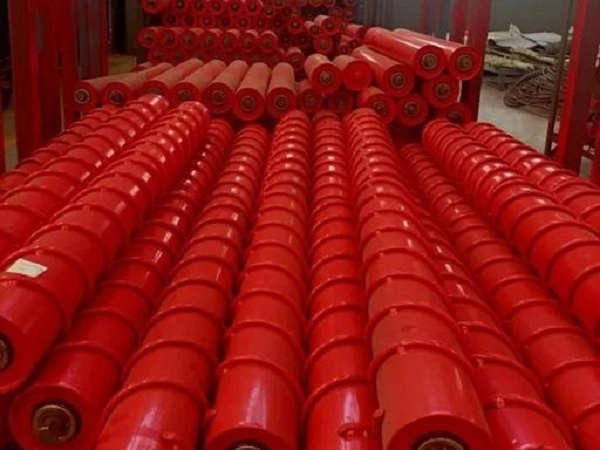

انواع برای شرایط مختلف نوار نقاله

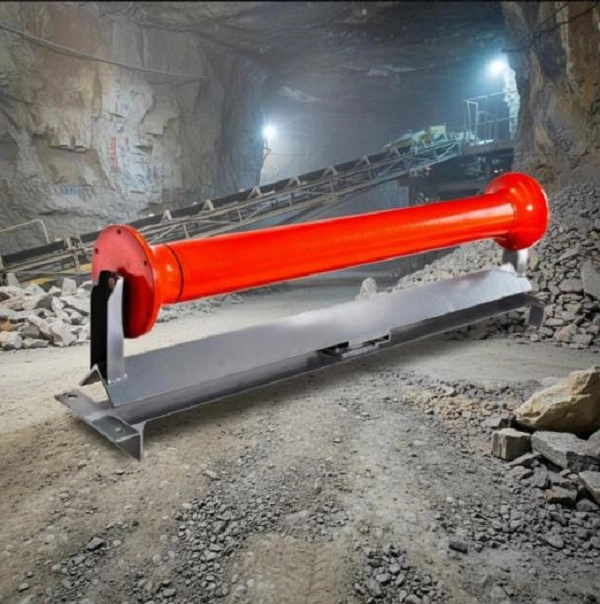

غلتک بیکار برگشت موازی تخت

بیکار برگشت موازی مسطح از یک غلتک استوانه ای مستقیم برای پشتیبانی از تسمه خالی استفاده می کند. ساختار ساده آن برای خطوط انتقال معمولی که مواد خشک و نسبتاً نچسب را حمل می کنند، در جایی که پشتیبانی اولیه تسمه برگشت مورد نیاز است، مناسب است.

غلتک بیکار برگشتی وسط محور V-Type

بیکار برگشتی نوع V از دو غلتک که در یک پیکربندی V چیده شده اند استفاده می کند تا راهنمایی بیشتر در مرکز تسمه ارائه کند. این برای خطوط انتقال مسافت طولانی که در آن انحراف تسمه ممکن است در طول عملیات بازگشت مداوم رخ دهد، مناسب است.

غلتک مارپیچی خود تمیز شونده برگشتی

بیکار برگشت مارپیچی از پروفیل سطح مارپیچ برای کمک به حذف خاک رس، ماسه مرطوب و سایر مواد چسبنده از پشت تسمه نقاله استفاده می کند. برای معادن مرطوب، معادن خاک رس و سیستم های انتقال مواد با چسبندگی بالا مناسب است.

غلتک دوربرگردان پلاستیکی HDPE

دستگاه بازگشتی HDPE از یک پوسته غیر فلزی با مقاومت در برابر زنگ زدگی، رطوبت و مواد شیمیایی انتخاب شده استفاده می کند. سر و صدای کمتر و ساختار مقاوم در برابر خوردگی آن را برای بنادر ساحلی، کارخانه های شیمیایی و محیط های صنعتی مرطوب مناسب می کند.

نوع غلتک	مشخصه اصلی	شرایط کاری قابل اجرا
بیکار برگشت موازی تخت	ساختار ساده و پشتیبانی اولیه از کمربند	مواد فله خشک و بخش های مرسوم برگشتی
V-Type Return Idler	بهبود قابلیت مرکز تسمه	خطوط انتقال از راه دور مستعد انحراف تسمه هستند
مارپیچ خود تمیز کننده بازگشت بیکار	مواد چسبنده را از سطح تسمه پاک می کند	معادن مرطوب، خاک رس و انتقال مواد چسبنده
HDPE پلاستیکی idler برگشت	بدون زنگ زدگی، مقاوم در برابر خوردگی و صدای کم	محیط های ساحلی، مرطوب و شیمیایی

تنظیمات برای کاربردهای مختلف نوار نقاله

غلتک برگشت موازی تخت

پیکربندی موازی مسطح راه حل استاندارد پشتیبانی بازگشت برای بخش کمربند خالی پایینی است. این برای زغال سنگ، سنگ آهک، ماسه و سایر مواد فله نسبتا خشک که در آن کمربند برگشتی دارای الزامات تراز معمولی است، مناسب است.

غلتک برگشتی مرکزی از نوع V

پیکربندی نوع V با حرکت تسمه در امتداد بخش برگشت، هدایت جانبی اضافی را فراهم می کند. این می تواند به محدود کردن حرکت تسمه نقاله چپ به راست در سیستم های نوار نقاله طولانی کمک کند و در صورت اجازه طراحی نوار نقاله، وابستگی به اجزای اصلاحی اضافی را کاهش دهد.

غلتک برگشتی مارپیچ خود تمیز شونده

ساختار مارپیچی برای تسمه های برگشتی که مواد چسبنده را حمل می کنند طراحی شده است. پروفیل مارپیچی به حذف رس انباشته شده، گل و ماسه مرطوب از سطح تسمه کمک می کند تا تجمع مواد در اطراف غلتک کاهش یابد.

غلتک برگشت گالوانیزه گرم

گالوانیزه گرم محافظت بیشتر در برابر خوردگی سطح غلتک فولادی را فراهم می کند. این پیکربندی برای حیاط های فضای باز، خطوط انتقال هوای آزاد و سایر محیط های مرطوب که فولاد معمولی تصفیه نشده ممکن است سریعتر خورده شود، مناسب است.

غلتک برگشت ضد خوردگی HDPE

پوسته HDPE زنگ زدگی سطح فولادی معمولی را از بین می برد و در برابر رطوبت، اسپری نمک و مواد شیمیایی انتخاب شده مقاومت می کند. برای پایانه های ساحلی، کارگاه های شیمیایی و سایر محیط های خورنده مناسب است.

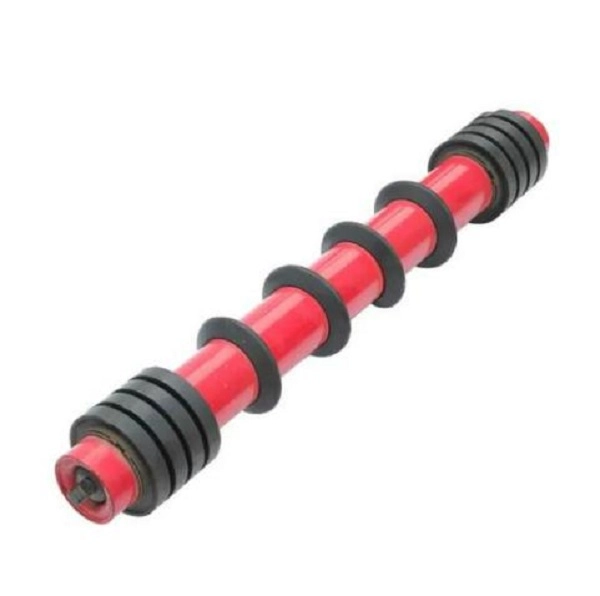

غلتک برگشت دیسک لاستیکی

دیسک های لاستیکی در امتداد محور غلتکی قرار گرفته اند تا تماس انعطاف پذیری با تسمه برگشت برقرار کنند. ساختار می تواند بخشی از ارتعاش تسمه را جذب کند و سایش مستقیم بین تسمه برگشت و سطح غلتک فولادی سفت و سخت را کاهش دهد.

مشخصات

قطر غلتک

یوفنگ قطر خارجی استاندارد 76، 89، 108، 114، 133، 168، 194 و 219 میلی متر را ارائه می دهد. انتخاب قطر باید سرعت تسمه، عرض تسمه، بار برگشتی، طول نوار نقاله و الزامات طراحی قاب نقاله را در نظر بگیرد.

تطبیق عرض کمربند

محدوده بیکار برگشتی برای عرض تسمه نقاله تقریباً 500-2400 میلی متر طراحی شده است. طول غلتک و ابعاد شفت را می توان با توجه به ابعاد قاب و براکت واقعی سفارشی کرد.

سازگاری قاب نقاله

محصولات YUFENG Return Idler Roller را می توان برای سازه های نوار نقاله نوع DTII، TD75 و CEMA پیکربندی کرد. خریداران باید ابعاد غلتک یا نقشه های قاب موجود را هنگام تعویض غلتک در یک سیستم نوار نقاله موجود ارائه دهند.

سازگاری با کمربند

غلطک ها را می توان با تسمه نقاله فابریک، تسمه نقاله فولادی، تسمه نقاله کناری و تسمه نقاله لوله با توجه به عرض تسمه، ساختار برگشت و طرح نوار نقاله مطابقت داد.

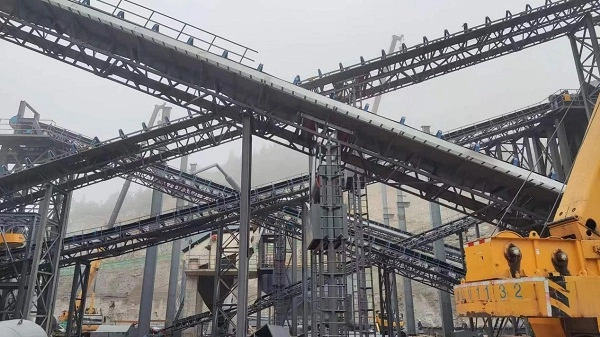

گزینه های مواد و آب بندی

مواد پوسته غلتکی

مواد پوسته موجود شامل فولاد کربن Q235، HDPE و فولاد ضد زنگ 304 است. فولاد کربنی برای حمل و نقل عمومی سنگین، HDPE برای محیط های حساس به خوردگی، و فولاد ضد زنگ 304 برای کاربردهایی که به مقاومت در برابر خوردگی بالاتر نیاز دارند، مناسب است.

درمان سطحی

گزینه های تصفیه سطح شامل پوشش اسپری الکترواستاتیک، گالوانیزه گرم و بسته بندی دیسک لاستیکی است. درمان انتخاب شده را می توان با رطوبت فضای باز، محیط های خورنده، ضربه و الزامات تماس با کمربند مطابقت داد.

ساختار آب بندی

برای کمک به محدود کردن ورود گرد و غبار و آب به داخل حفره یاتاقان می توان از سیستم های آب بندی لابیرنت نایلونی کامپوزیت دو و سه گانه استفاده کرد. مهر و موم تماس لاستیکی می تواند یک مانع اضافی در اطراف مجموعه بلبرینگ ایجاد کند.

پیکربندی بلبرینگ

یاتاقان‌های داخلی با دقت بالا یا بلبرینگ‌های وارداتی SKF/FAG C3 می‌توانند بر اساس نیازهای عملیاتی، شرایط کار مداوم و مشخصات مشتری انتخاب شوند.

شرایط کاری ویژه

پیکربندی‌های ویژه‌ای مانند غلتک‌های برگشتی ضد شعله و ضد استاتیک برای استخراج زیرزمینی زغال‌سنگ یا غلتک‌های مقاوم در برابر دمای پایین برای معادن روباز در مناطق سردسیر را می‌توان با توجه به کاربرد واقعی در نظر گرفت.

براکت های پشتیبانی

یوفنگ می تواند براکت های پشتیبان غلتک برگشتی را در اندازه های مختلف عرضه کند تا غلتک انتخابی بتواند با قاب نوار نقاله و ساختار نصب مطابقت داشته باشد.

ساختار و مواد اولیه

پوسته غلتکی

غلطک های استاندارد برگشت فولادی از لوله فولادی ERW فرکانس بالا Q235 استفاده می کنند، در حالی که نسخه های HDPE از مواد اولیه HDPE استفاده می کنند. ضخامت دیواره پوسته را می توان با توجه به طول غلتک، بار و استحکام سازه مورد نیاز تنظیم کرد.

شفت غلتکی

فولاد گرد جامد 45# برای شفت در پیکربندی های استاندارد استفاده می شود که مقاومت در برابر خمش و تغییر شکل در حین کار مداوم را فراهم می کند.

بلبرینگ

بلبرینگ های شیار عمیق C3 در مجموعه دوار استفاده می شود. انتخاب بلبرینگ بر مقاومت چرخش، افزایش دما و عمر مفید در طول عملیات مداوم نوار نقاله تأثیر می گذارد.

اجزای آب بندی

ساختار آب بندی می تواند شامل حلقه های لابیرنت نایلونی با چقرمگی بالا و حلقه های آب بندی لاستیکی نیتریل مقاوم در برابر آب و هوا برای کاهش گرد و غبار و آب ورودی به حفره یاتاقان باشد.

بازرسی مواد اولیه

لوله های فولادی، شفت ها و یاتاقان ها نمونه برداری شده و قبل از ورود به فرآیند مونتاژ بررسی می شوند. موادی که الزامات بازرسی کارخانه را برآورده نمی کنند قبل از تولید رد می شوند.

شاخص های عملکرد

آیتم عملکرد	الزامات استاندارد	استاندارد تست
ضریب مقاومت چرخشی	0.008 ≤	ISO 15365
درجه حفاظت از گرد و غبار و آب	IP65	استاندارد تست IP
عمر سرویس بار رتبه بندی شده	≥30000 ساعت کاری	تست پیری تسریع شده کارخانه
متمرکز بودن پوسته غلتکی	≤0.5 میلی متر	تست نشانگر شماره گیری
تحمل زمان ضد پیری	≥500 ساعت تست پیری در دمای بالا	تست آزمایشگاه داخلی
ظرفیت بار استاتیک محوری	1.5 برابر بار نامی بدون تغییر شکل	تست فشار استاتیک

عملکرد واقعی غلتک به قطر، ضخامت دیواره پوسته، نوع بلبرینگ، ساختار آب بندی، سرعت نوار نقاله، کشش تسمه، شرایط محیطی و شیوه های نگهداری بستگی دارد.

استانداردها و مستندات کیفیت

استانداردهای صنعت نوار نقاله

محصولات YUFENG Return Idler Roller با توجه به الزامات CEMA، GB/T10595 و ISO15365 برای تجهیزات نوار نقاله و عملکرد غلتک تولید می شوند.

الزامات ایمنی

غلتک های برگشتی که برای کاربردهای معدن زیرزمینی در نظر گرفته شده اند را می توان با توجه به الزامات ایمنی معدن زغال سنگ پیکربندی کرد. مستندات ایمنی دقیق به محصول انتخاب شده و کاربرد مورد نظر بستگی دارد.

اسناد صادرات

اسناد موجود می‌تواند شامل گواهی مدیریت کیفیت ISO9001، اسناد صادرات CE، گزارش‌های بازرسی مواد خام SGS، مستندات تست ایمنی معدن زغال‌سنگ، و گزارش‌های تست مقاومت چرخش کارخانه و عمر سرویس با توجه به بازار محصول و مقصد باشد.

نصب و تعویض

مونتاژ قاب نوار نقاله جدید

براکت نگهدارنده غلتک برگشتی با توجه به فاصله طراحی شده روی قاب نوار نقاله ثابت می شود. هر دو انتهای محور غلتکی با سوراخ‌های نصب براکت در یک راستا قرار گرفته و با پین‌ها یا پیچ‌های مشخص شده محکم می‌شوند. قبل از راه اندازی نوار نقاله، غلتک باید آزادانه و بدون مقاومت غیرعادی بچرخد.

تعویض غلتک برگشتی فرسوده

نوار نقاله باید متوقف شود و منبع تغذیه قبل از تعویض جدا شود. پس از جدا کردن اجزای قفل شفت، غلتک برگشت آسیب دیده را می توان جدا کرد و با یک واحد جدید جایگزین کرد. غلتک جدید باید قبل از راه اندازی مجدد نوار نقاله از نظر چرخش انعطاف پذیر بررسی شود.

چیدمان غلتکی برگشت نوع V

غلتک های برگشتی نوع V را می توان در فواصل مناسب در خطوط انتقال مسافت طولانی که ردیابی تسمه نیاز به پشتیبانی اضافی دارد، مرتب کرد. فاصله واقعی باید با توجه به ساختار نوار نقاله، رفتار تسمه و شرایط عملیاتی تعیین شود.

نصب غلتک مارپیچ

غلتک‌های برگشتی خود تمیز شونده مارپیچی باید در نوار نقاله‌هایی که مواد مرطوب یا چسبنده را حمل می‌کنند، جایی که حمل تسمه ممکن است در سمت برگشت جمع شود، استفاده شود. نصب باید اطمینان حاصل کند که سطح مارپیچ با جهت حرکت تسمه و ساختار نوار نقاله مطابقت دارد.

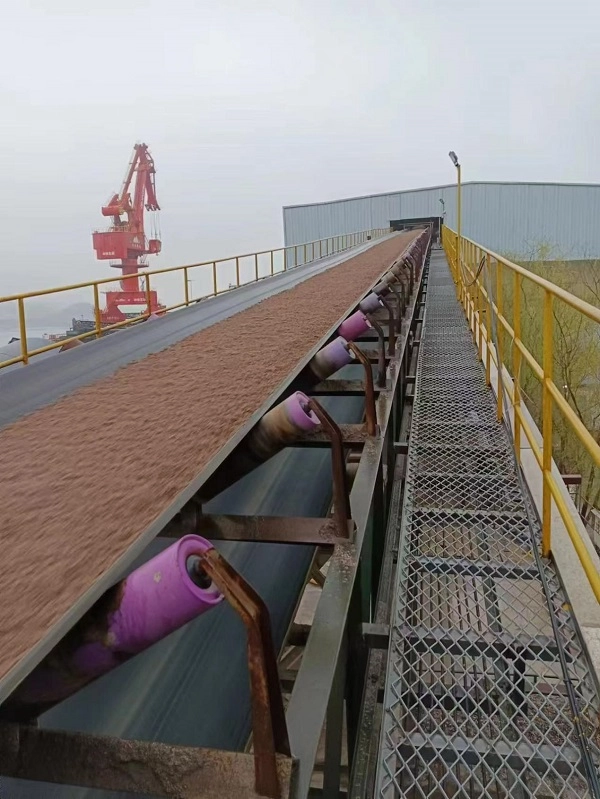

شرایط کاربرد

انتقال مواد فله خشک

غلتک های برگشتی موازی مسطح برای نوار نقاله های معمولی که مواد نسبتاً خشکی مانند زغال سنگ، سنگ آهک، ماسه و سنگدانه را حمل می کنند، مناسب هستند.

خطوط نقاله راه دور

غلتک های برگشتی مرکزی نوع V را می توان در جایی انتخاب کرد که خطوط نقاله طولانی نیاز به ردیابی بهبود یافته تسمه در طول حرکت برگشت دارند.

مواد مرطوب و چسبنده

غلتک های برگشتی خود تمیز شونده مارپیچی برای معادن مرطوب، معادن خاک رس و سایر کاربردهایی که مواد چسبنده به سطح پشتی تسمه نقاله می چسبند، مناسب هستند.

محیط های ساحلی و شیمیایی

غلتک های برگشتی HDPE یا گالوانیزه را می توان برای مناطقی که در معرض اسپری نمک، رطوبت یا رسانه های خورنده انتخابی قرار دارند، بسته به شرایط عملیاتی انتخاب کرد.

تسمه نقاله پارچه ای حساس

غلتک های برگشتی دیسک لاستیکی را می توان در مواردی در نظر گرفت که انعطاف بیشتری بین غلتک و تسمه برگشت برای کاهش لرزش و سایش تماس مورد نیاز است.

تطبیق محصولات سیستم نقاله

سری تسمه نقاله

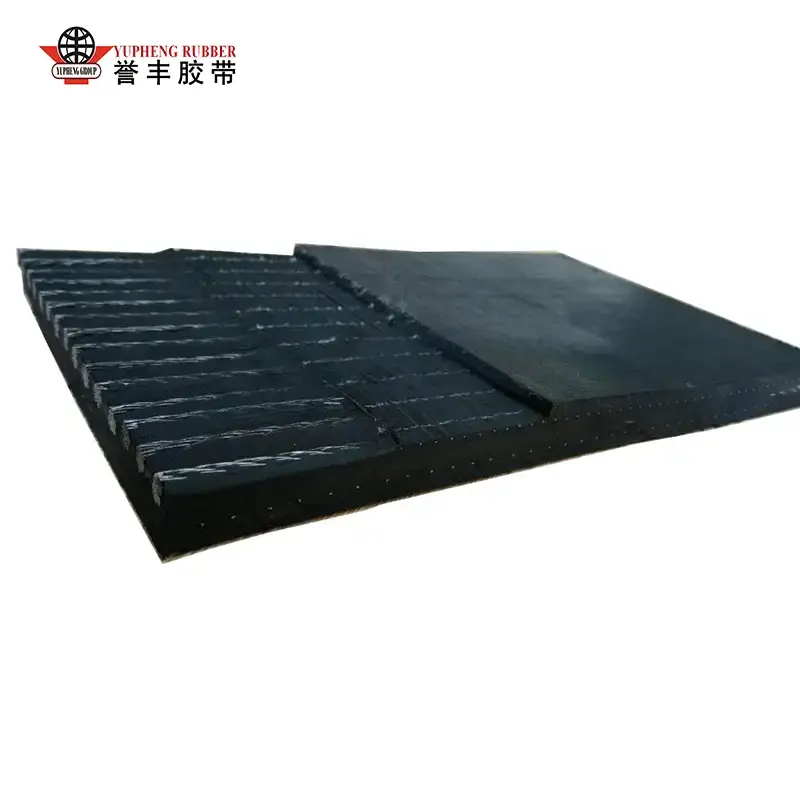

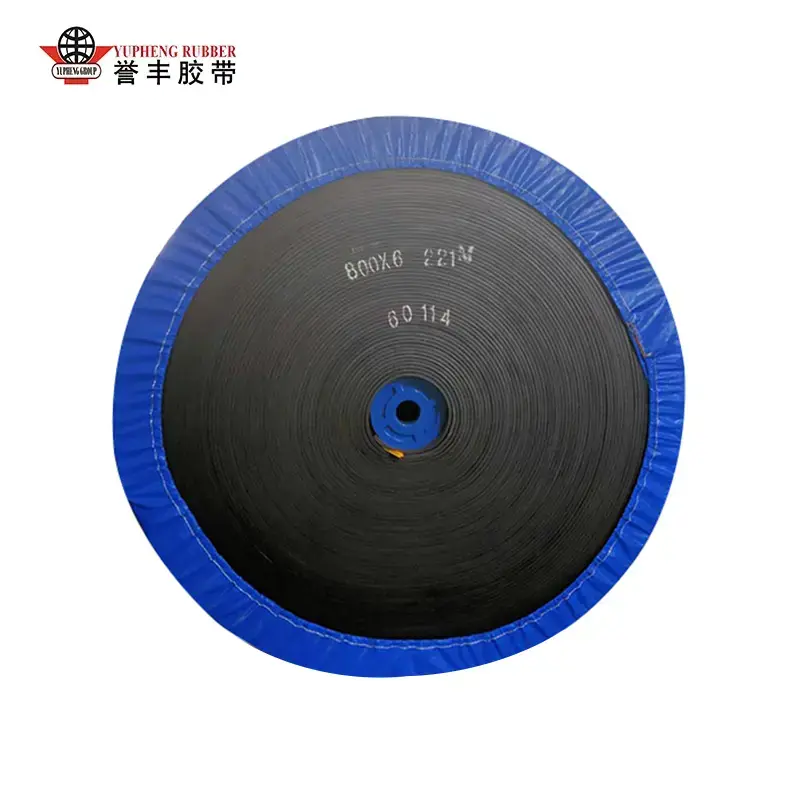

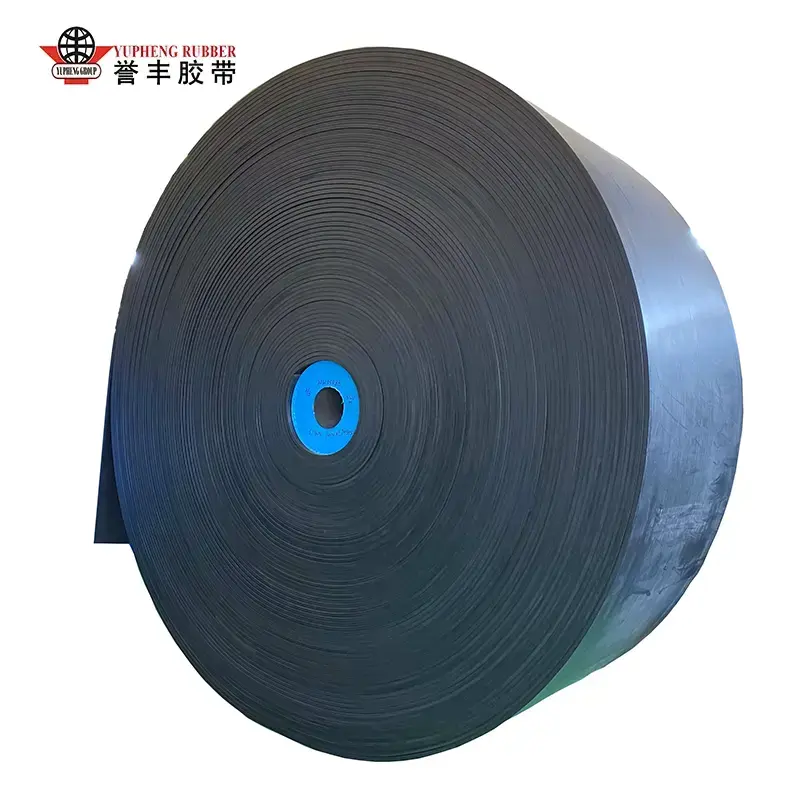

یوفنگ می تواند تسمه نقاله فابریک، تسمه نقاله بند ناف فولادی، تسمه نقاله کناری، تسمه نقاله لوله، تسمه نقاله طرح دار و تسمه نقاله بالا ناهموار را برای سیستم های انتقال کامل مواد فله تامین کند.

سایر غلتک های نوار نقاله

محصولات پشتیبان شامل هرزگردهای حمل فرورفتگی، هرزگردهای ضربه ای، هرزگردهای خودتنظیم شونده و براکت ها و پایه های نگهدارنده مربوط به آنها هستند.

لوازم جانبی لاستیکی

ورق های لاستیکی مقاوم در برابر سایش، لاستیک نوار نقاله، چسب های تعمیری ولکانیزه و کیت های پچ را می توان برای نصب، نگهداری و تعمیر نوار نقاله عرضه کرد.

سری خط لوله HDPE

لوله HDPE Water Pipe و HDPE Dredge Pipe را می توان برای کاربردهای کمکی آب و حمل و نقل دوغاب در پروژه های معدنی و صنعتی عرضه کرد.

پردازش سفارشی

قطر غلتک، ضخامت دیوار، ابعاد شفت، ساختار آب بندی و سایر پارامترها را می توان با توجه به نقشه های کاری مشتری و نیازهای نوار نقاله تنظیم کرد.

بسته بندی و ذخیره سازی

غلتک های برگشتی با قطر کوچک

غلتک‌های برگشتی 76، 89 و 108 میلی‌متری را می‌توان با سیم فولادی بسته‌بندی کرد، در هر دو انتهای شفت درپوش‌های محافظ نصب کرد و در جعبه‌های چوبی جامد برای حمل‌ونقل بین‌المللی بسته‌بندی شد.

غلتک های برگشت سنگین بزرگ

غلتک‌های 168، 194 و 219 میلی‌متری را می‌توان روی پالت‌های چوبی قرار داد، با فیلم پلاستیکی محافظ پیچیده شده و برای حمل کانتینر محکم کرد تا خراش و خوردگی سطح را کاهش دهد.

غلطک برگشت پلاستیک HDPE

غلتک های HDPE را می توان با فوم یا سایر مواد بالشتک جدا کرد تا برخورد سطح و آسیب در هنگام بارگیری، تخلیه و حمل و نقل کاهش یابد.

الزامات ذخیره سازی

غلتک های برگشتی باید به صورت افقی روی پالت هایی با ارتفاع انباشته توصیه شده بیش از 1.2 متر ذخیره شوند. هنگامی که در فضای باز نگهداری می شود، باید از برزنت ضد آب استفاده شود و از قرار گرفتن طولانی مدت در معرض آب باران اجتناب شود.

نحوه انتخاب غلطک صحیح برگشتی

عرض تسمه نقاله

عرض تسمه نقاله و ابعاد قاب موجود را ارائه دهید تا طول غلتک مناسب، پیکربندی شفت و اندازه براکت تایید شود.

نوع غلتک برگشتی

غلتک های برگشتی تخت، نوع V، مارپیچ، HDPE و دیسک لاستیکی باید بر اساس الزامات ردیابی تسمه، چسبندگی مواد، رطوبت و شرایط خوردگی انتخاب شوند.

محیط کار

اطلاعاتی در مورد محیط های کاری معدن، بندر، مواد شیمیایی یا سایر محیط های کاری، از جمله رطوبت، اسپری نمک، قرار گرفتن در معرض مواد شیمیایی و شرایط دما ارائه دهید. این به تعیین مواد پوسته مناسب و درمان سطح کمک می کند.

چسبندگی مواد

هنگامی که خاک رس مرطوب، گل یا مواد چسبنده تمایل دارند در سمت برگشت تسمه باقی بمانند، می توان یک غلتک برگشتی مارپیچی خود تمیز شونده را برای کاهش تجمع مواد در نظر گرفت.

الزامات ردیابی کمربند

برای خطوط نقاله دوربرد با تمایل به انحراف تسمه، غلتک‌های برگشتی مرکزی نوع V را می‌توان به عنوان بخشی از آرایش هم ترازی سمت برگشت ارزیابی کرد.

درخواست یک نقل قول بازگشت Idler Roller

پارامترهای فنی مورد نیاز

برای یک نقل قول دقیق، عرض تسمه نقاله، قطر بیرونی غلتک، نوع غیرفعال برگشتی مانند تخت، نوع V، مارپیچ یا HDPE، محیط کار، مشخصات مواد، مقدار کل سفارش و درگاه تحویل هدف را ارائه دهید.

مهندسان فنی YUFENG می توانند قطر غلتک مناسب، مواد پوسته، پیکربندی بلبرینگ، ساختار آب بندی و براکت پشتیبان را با توجه به سیستم نوار نقاله واقعی ارزیابی کنند.

اطلاعات تماس جهانی یوفنگ

ایمیل

jayce@yuphengbelt.com

WhatsApp / WeChat / موبایل

+86 15318787602

آدرس کارخانه

دهکده Xiagou، ETDZ، چینگدائو، شاندونگ، چین

View as

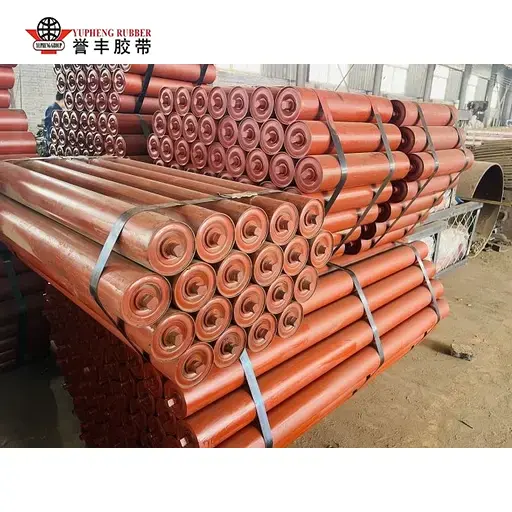

غلتک بیکار برگشت تخت

YUFENG Flat Return Idler Roller با پشتیبانی از سمت برگشت تسمه نقاله، هدایت تسمه صاف و عملیات با مقاومت کم قابل اعتماد را برای سیستم های استخراج، سیمان، دانه و مواد فله ارائه می دهد. با کنترل کیفیت کامل فرآیند از پردازش لوله فولادی تا تعادل پویا، به کاهش سایش ناهموار تسمه و حفظ عملکرد پایدار نوار نقاله در کاربردهای سبک، متوسط و سنگین کمک می کند.

بیشتر ببینید >> ارسال استعلام >>

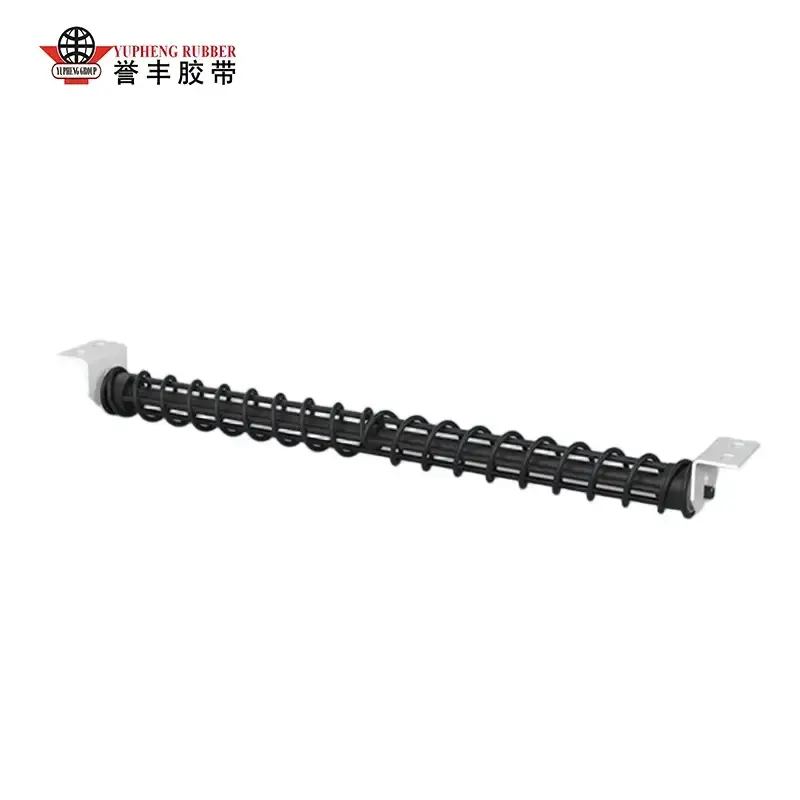

غلتک بیکار برگشت مارپیچی

عملکرد خود تمیز شونده غلتک چرخشی مارپیچی YUFENG را برای نوار نقاله هایی که مواد مرطوب، چسبنده و مستعد تجمع را حمل می کنند ایده آل می کند. ساختار مارپیچی آن به حذف مواد چسبنده از سطح برگشت تسمه، کاهش انحراف تسمه، زمان خرابی تمیز کردن و نیازهای تعمیر و نگهداری کمک می کند. آزمایش میدانی در کاربردهای زغال سنگ، سیمان، بندر و انرژی حرارتی، پشتیبانی طولانی مدت پایداری را برای سیستم‌های انتقال سنگین فراهم می‌کند.

بیشتر ببینید >> ارسال استعلام >>

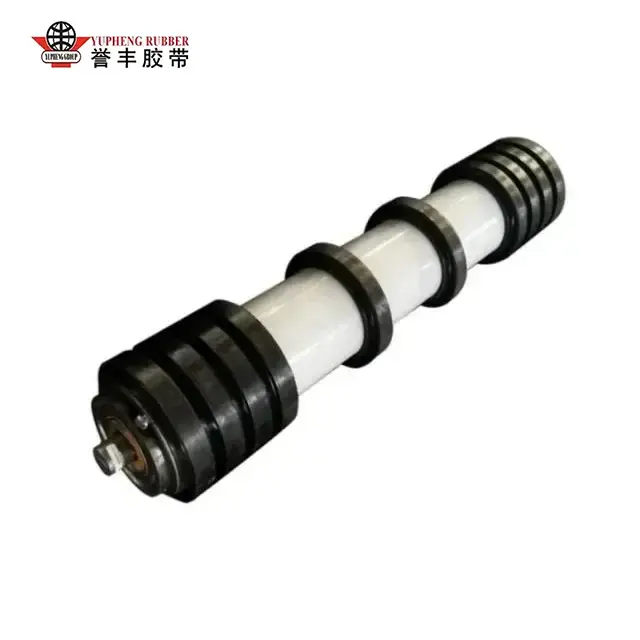

غلتک بیکار برگشت دیسک لاستیکی

YUFENG Rubber Disk Return Idler Roller که برای محیط های انتقال چسبنده و مستعد پسماند طراحی شده است، از یک ساختار دیسک لاستیکی الاستیک با فاصله برای بهبود تمیز کردن تسمه و محافظت در بخش های برگشتی استفاده می کند. طراحی آب بندی آن عملکرد قابل اعتماد ضد گرد و غبار، ضد آب و ضد خوردگی را از -42 درجه سانتیگراد تا +68 درجه سانتیگراد ارائه می دهد و به کاهش تجمع مواد، انحراف تسمه و فرکانس نگهداری در معدن، بنادر، سیمان و صنایع برق کمک می کند.

بیشتر ببینید >> ارسال استعلام >>

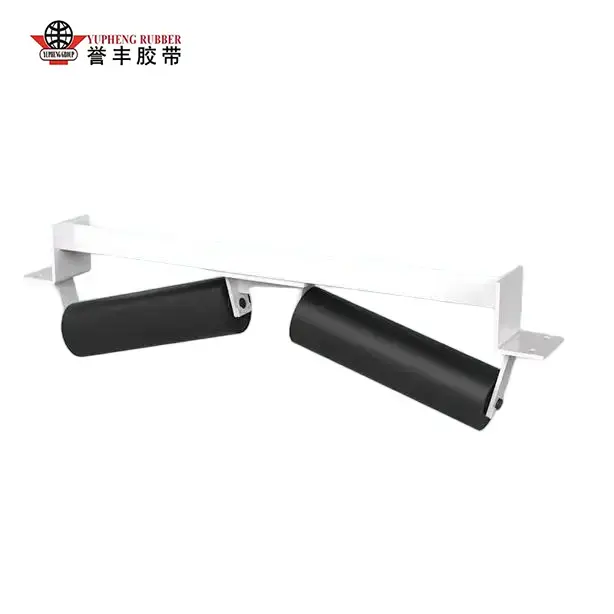

V غلتک بیکار برگشت
