تسمه نقاله با قیمت کارخانه و دیواره جانبی برای جابجایی کارآمد مواد فله

یوفنگ تسمه نقاله Cleated و Sidewallتسمه نقاله دیواره راه راه یا تسمه نقاله با زاویه شیبدار نیز شناخته می شود، برای انتقال مواد حجیم در جایی که تسمه های مسطح معمولی نمی توانند ارتفاع بالابری کافی را فراهم کنند یا از برگشت مواد جلوگیری کنند، طراحی شده است. تسمه از یک تسمه پایه، دیواره های جانبی موجدار و گیره های عرضی تشکیل شده است که از طریق ولکانیزه شدن داغ یکپارچه می شوند.

یوفنگ ساختارهای تقویت شده پارچه و بند ناف فولادی EP را برای فواصل مختلف انتقال، وزن مواد و طرح های نصب ارائه می دهد. طرح های موجود از انتقال افقی، شیب دار و عمودی پشتیبانی می کنند و آنها را برای کاربردهای استخراج معدن، سیمان، سنگدانه، دانه، مواد شیمیایی و سایر کاربردهای حمل و نقل مواد فله مناسب می کند.

طبقه بندی تسمه جانبی بند ناف پارچه ای و فولادی EP

تسمه نقاله جانبی EP Fabric

لاشه پارچه EP انعطاف پذیری خوب، ازدیاد طول کم و عملکرد کششی پایدار را فراهم می کند. برای سیستم های انتقال بار متوسط با فواصل انتقال نسبتاً کوتاه یا متوسط، از جمله کارخانه های سیمان، تأسیسات پردازش غلات و خطوط تولید سنگدانه مناسب است.

تسمه نقاله جانبی بند ناف فولادی

لاشه طناب فولادی استحکام کششی بالاتر و ازدیاد طول دائمی کمتری نسبت به سازه های پارچه ای ایجاد می کند. این برای کاربردهای سنگین که نیاز به فاصله انتقال، ارتفاع بلندتر و ظرفیت مواد دارند، به ویژه در معدن و سیستم های جابجایی مواد فله در مقیاس بزرگ طراحی شده است.

نوع کمربند	مشخصه اصلی	شرایط کاری قابل اجرا
کمربند کناری فابریک EP	انعطاف پذیر، ازدیاد طول کم، مقرون به صرفه	انتقال مسافت متوسط-کوتاه و انتقال بار متوسط
تسمه جانبی سیم فولادی	استحکام کششی بالا، کشش فوق العاده کم	حمل و نقل در فواصل طولانی و سنگین

لاشه مناسب باید با توجه به ارتفاع بالابر، طول تسمه، تراکم مواد، ظرفیت ساعتی و حداکثر زاویه انتقال انتخاب شود.

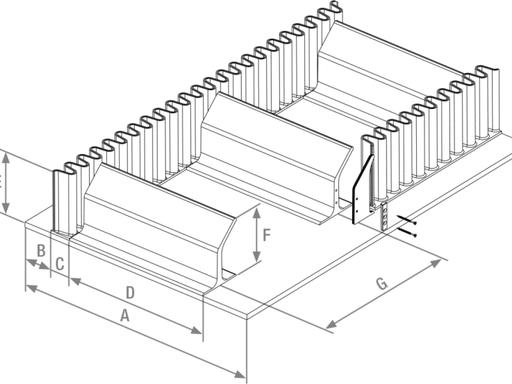

گزینه های ارتفاع دیواره جانبی، نوع شکاف و اندازه

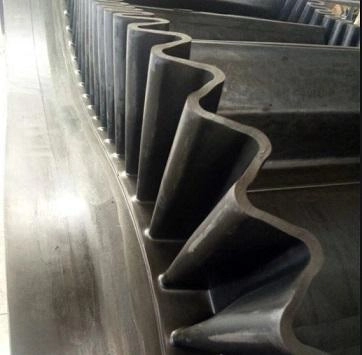

ارتفاع دیواره کناری

یوفنگ دیوارهای کناری راه راه را در ارتفاعات از40 میلی متر تا 500 میلی متر، به ساختار تسمه اجازه می دهد تا با حجم های مختلف مواد و ظرفیت های انتقال مطابقت داشته باشد.

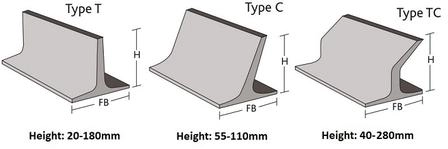

پیکربندی Cleat

تنظیمات گیره T، C و TC در دسترس هستند. ارتفاع گیره را می توان از آن سفارشی کرد20 میلی متر تا 460 میلی متر، با فاصله تنظیم شده با توجه به ویژگی های مواد و زاویه انتقال.

عرض تسمه و درجه لاشه

پهنای تسمه نقاله جداشده و جانبی موجود در محدوده از300 میلی متر تا 2000 میلی متربا لاشه پارچه ای EP100–EP1000 و لاشه بند ناف فولادی ST630–ST2000 که برای نیازهای بار مختلف در دسترس است.

انواع تسمه نقاله دیواری کاربردی

کمربند جانبی مقاوم در برابر سایش عمومی

ترکیب لاستیکی استاندارد مقاوم در برابر سایش برای مواد فله معمولی مانند ماسه، سنگدانه، زغال سنگ و مواد خام سیمان مناسب است. محدوده دمای عملیاتی نرمال تقریباً است-20 تا +60 درجه سانتیگراد.

تسمه جانبی ضد استاتیک ضد شعله

این ساختار خواص ضد شعله و رسانایی را برای محیط‌های انتقال زیرزمینی که در آن آتش و الکتریسیته ساکن نگرانی‌های اصلی ایمنی هستند، ترکیب می‌کند. مدل های قابل اجرا را می توان با توجه بهMT/T668الزامات

تسمه جانبی مقاوم در برابر دمای بالا

لاستیک مقاوم در برابر حرارت مبتنی بر EPDM برای انتقال مواد داغ مانند کلینکر سیمان و سرباره متالورژی استفاده می شود. فرمولاسیون مناسب می تواند دمای مواد را تا حدوداً پشتیبانی کند180 درجه سانتی گرادبسته به شرایط عملیاتی واقعی.

تسمه جانبی مقاوم در برابر روغن

لاستیک پوششی مبتنی بر NBR مقاومت در برابر روغن های معدنی، روان کننده ها و مواد شیمیایی خاص را ایجاد می کند و تورم لاستیک و ترک خوردگی را در محیط های کاری آلوده به روغن کاهش می دهد.

تسمه جانبی مقاوم در برابر دمای پایین

یک ترکیب لاستیکی منعطف سرد انعطاف‌پذیری را در کاربردهای دمای پایین حفظ می‌کند و می‌تواند برای محیط‌های انتقال در فضای باز تا حدودی پیکربندی شود.-40 درجه سانتی گراد، بسته به فرمول خاص.

تسمه جانبی درجه غذایی

برنامه های کاربردی تماس با غذا می توانند از مواد مناسب غیر سمی و آسان تمیز برای تجهیزات انتقال غلات، میوه ها، سبزیجات و مواد غذایی استفاده کنند. مواد و گواهینامه دقیق باید با توجه به بازار مقصد و الزامات برنامه انتخاب شود.

سفارشی سازی ساختاری و عملکردی

انتخاب لاشه پایه

یوفنگ تسمه های پایه تقویت شده از جنس پلی استر EP یا بند ناف فولادی گالوانیزه را با توجه به نیازهای انتقال بار، فاصله و بالابر ارائه می دهد.

سفارشی سازی ارتفاع دیواره جانبی

ارتفاع دیوارهای جانبی موجود عبارتند از40، 60، 80، 100، 200، 300، 400 و 500 میلی متر، با سایر ابعاد موجود با توجه به نیاز پروژه.

نوع شکاف و فاصله

گیره های T، C و TC را می توان با توجه به اندازه مواد، زاویه انتقال و ظرفیت حمل مورد نیاز انتخاب کرد.

فرمول لاستیک کاربردی

فرمولاسیون لاستیکی مقاوم در برابر سایش، مقاوم در برابر شعله، دمای بالا، مقاوم در برابر روغن و دمای پایین را می توان برای محیط های عملیاتی مختلف پیکربندی کرد.

سازه تقویتی

تقویت عرضی را می توان برای بهبود پشتیبانی تسمه پایه در طول حرکت برگشت اضافه کرد، در حالی که تقویت کننده سیم فولادی عرضی اضافی را می توان برای بارگذاری مواد با ضربه بالا پیکربندی کرد.

پردازش با طول ثابت

یوفنگ از برش با طول ثابت و ابعاد سفارشی برای تجهیزات انتقال فشرده و تاسیسات خاص پروژه پشتیبانی می کند.

ولکانیزاسیون یکپارچه و عملکرد کمربند

ولکانیزاسیون داغ یک تکه

دیواره‌های جانبی، گیره‌ها و تسمه پایه از طریق ولکانیزاسیون در دمای بالا به جای اینکه فقط بر چسب سطحی تکیه کنند، یکپارچه می‌شوند. این به حفظ یکپارچگی سازه در طول عملیات خمش و قرقره مکرر کمک می کند.

انتقال عمودی و شیب دار

دیواره های راه راه حاوی مواد جانبی هستند در حالی که گیره ها پشتیبانی عرضی را فراهم می کنند. بسته به پیکربندی سیستم و ویژگی های مواد، تسمه می تواند برای کاربردهای انتقال با زاویه شیب دار و عمودی استفاده شود.

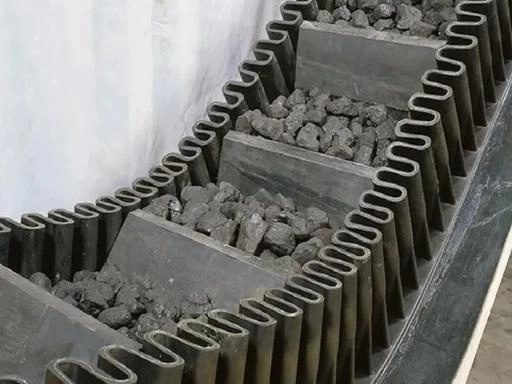

کاهش برگشت مواد

ترکیبی از دیواره‌های کناری و گیره‌ها، جیب‌های جداگانه مواد را تشکیل می‌دهد که به کاهش لغزش و ریختن مواد در بخش‌های شیب‌دار کمک می‌کند.

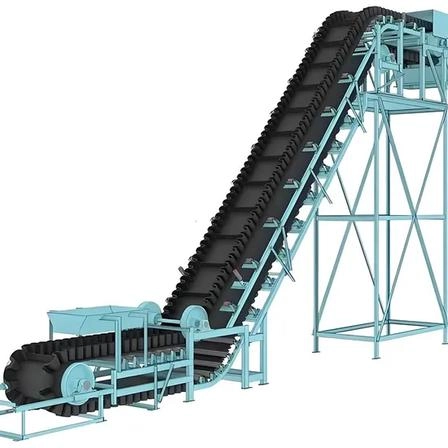

طرح نوار نقاله انعطاف پذیر

سیستم‌های نوار نقاله کناری را می‌توان برای چیدمان‌های افقی به شیب‌دار، نوع Z و نوع S پیکربندی کرد که به طور بالقوه نیاز به نقاط انتقال میانی را کاهش می‌دهد.

انتخاب لاشه برای بارهای مختلف

سازه های EP عموماً برای کاربردهای با بار متوسط مناسب هستند، در حالی که سازه های طناب فولادی استحکام کششی بالاتری را برای سیستم های انتقال سنگین و طولانی تر ارائه می دهند.

کنترل مواد اولیه و ساخت

لاشه پایه

پارچه EP با مقاومت بالا و طناب فولادی گالوانیزه با استحکام بالا با توجه به درجه کششی مورد نیاز انتخاب می شوند.

دیواره کناری و لاستیک کلیت

ترکیبات لاستیکی انعطاف پذیر با مقاومت در برابر خستگی خمشی خوب برای دیواره های جانبی و گیره ها برای مقاومت در برابر حرکت مکرر در اطراف قرقره ها استفاده می شود.

لاستیک پوشش و پیوند

لاستیک طبیعی بکر یا لاستیک مصنوعی کاربردی مانند NBR و EPDM را می توان با توجه به نیازهای سایش، روغن و دما انتخاب کرد.

اجزای تقویت کننده

آرماتورهای سفت و سخت عرضی و سازه های مفتولی فولادی ضد پارگی را می توان در طرح های ویژه ای که نیاز به پشتیبانی اضافی یا مقاومت ضربه ای است، گنجاند.

هر دسته از پارچه، طناب فولادی و مواد لاستیکی تحت بازرسی کششی، خمشی و چسبندگی قبل از ورود به تولید است.

نصب، اتصال و نگهداری

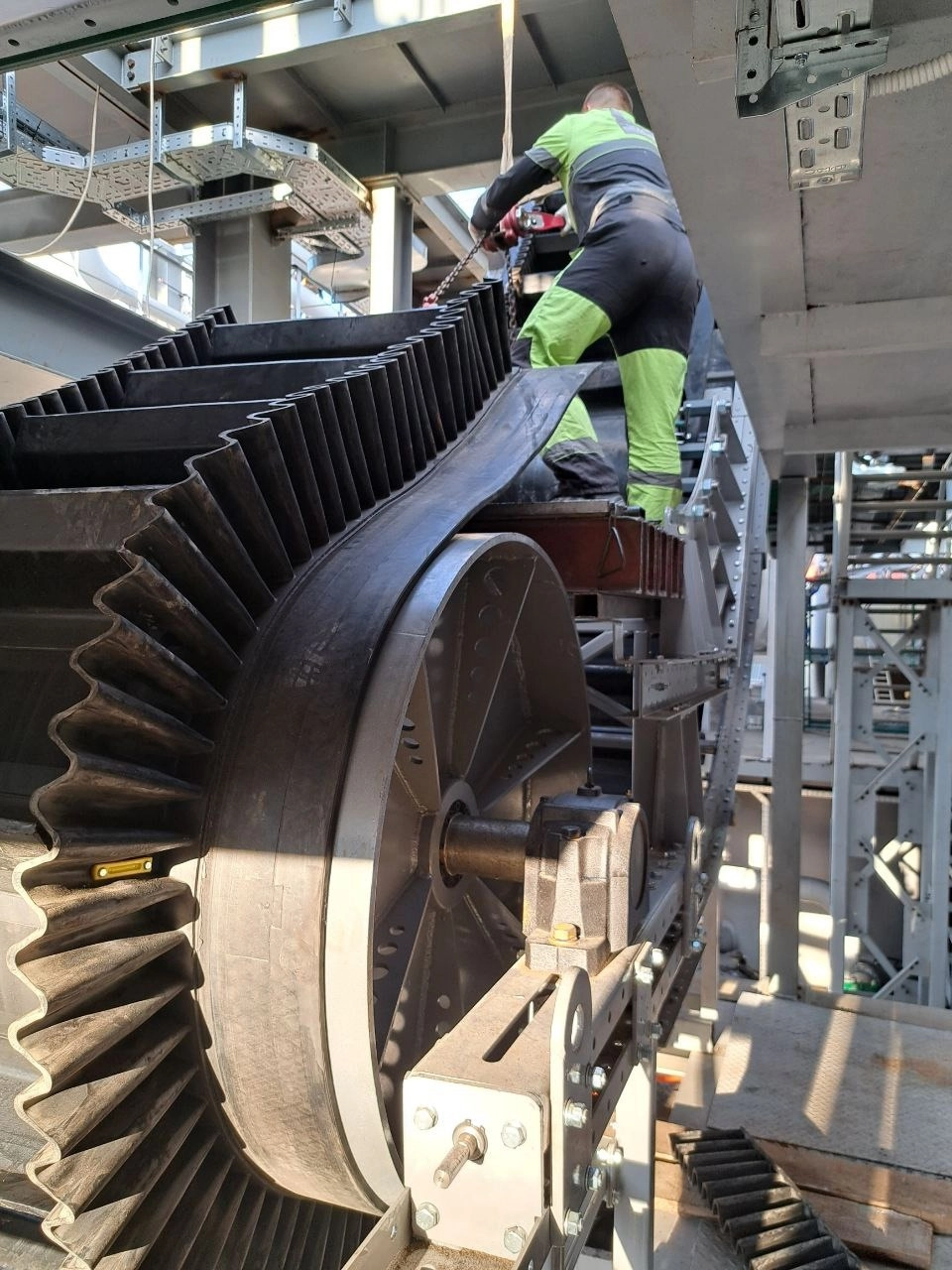

اتصال ولکانیزاسیون داغ

برای اتصالات دائمی، تسمه پایه در لایه های پلکانی آماده می شود در حالی که موقعیت های دیواره جانبی و گیره به طور دقیق تراز شده اند. سپس لاستیک پیوندی منطبق بین لایه های تسمه قبل از ولکانیزاسیون تحت دما و فشار کنترل شده قرار می گیرد.

تعمیر باندینگ سرد

تعمیر چسب سرد می تواند برای آسیب موضعی سطح یا تعمیر و نگهداری اضطراری استفاده شود. به عنوان اتصال باربر اولیه برای عملیات سنگین طولانی مدت توصیه نمی شود.

الزامات چیدمان نوار نقاله

برای حمایت از تسمه در طول حرکت برگشت، باید از دور برگشتی مخصوص دیواره جانبی استفاده شود. بیکارهای ضربه PU باید در نزدیکی نقاط بارگذاری نصب شوند که مواد بزرگ ممکن است ضربه متمرکز ایجاد کنند.

تراز کمربند

برای کاهش انحراف تسمه و حفظ عملکرد پایدار، می‌توان در فواصل زمانی مناسب روی خطوط انتقال طولانی، دستگاه‌های خود تراز شونده نصب کرد.

تطبیق اجزای نوار نقاله

سری تسمه نقاله

تسمه نقاله جداشده و دیواره جانبی YUFENG می‌تواند تسمه نقاله پارچه‌ای، تسمه نقاله بند ناف فولادی، تسمه نقاله طرح‌دار، تسمه نقاله ناهموار بالا و تسمه نقاله لوله را برای نیازهای مختلف حمل و نقل تامین کند.

سری غلتک نوار نقاله

اجزای منطبق شامل غلتک‌های فرورفتگی، غلتک‌های برگشتی، غلتک‌های ضربه‌ای، غلتک‌های خود تراز و مجموعه‌های غلتکی نوار نقاله جانبی اختصاصی هستند.

لوازم جانبی لاستیکی

ورق های لاستیکی مقاوم در برابر سایش، نوار نقاله، چسب های تعمیری و کیت های پچ ولکانیزاسیون برای نگهداری سیستم نوار نقاله در دسترس هستند.

محصولات خط لوله HDPE

لوله HDPE Water Pipe و HDPE Dredge Pipe را می توان برای کاربردهای کمکی آب و حمل و نقل دوغاب در پروژه های معدنی عرضه کرد.

خدمات پشتیبانی سفارشی

ابعاد غلتک، ارتفاع دیواره جانبی، پیکربندی گیره، عرض تسمه و فرمول لاستیکی را می توان با توجه به نقشه های مهندسی و شرایط عملیاتی تنظیم کرد.

استانداردها و مستندات کیفیت

استانداردهای تولید

تسمه نقاله دیواره جانبی YUFENG با اشاره به تولید می شودISO 14890، DIN 22102 و GB/T 7984الزامات سازه های پایه بند ناف فولادی می توانند دنبال شوندDIN 22131، در حالی که می توان مدل های زیرزمینی ضد شعله قابل اجرا را بر اساسMT/T668.

گواهینامه ها و گزارش های کیفیت

اسناد موجود ممکن است شامل باشدگواهینامه مدیریت کیفیت ISO 9001، اسناد CE، گزارش های تست SGS، مستندات ایمنی معدن زغال سنگ و گزارش های تست خمش-خستگی کارخانهبسته به پیکربندی محصول و بازار مقصد.

شاخص های اصلی عملکرد

آیتم عملکرد	الزامات استاندارد	استاندارد تست
ازدیاد طول در شکست لاشه EP	≥300%	ISO 6259
قدرت لایه برداری بین لایه	≥12 N/mm	ISO 2411
ازدیاد طول دائمی تحت بار نامی	≤2.5٪	DIN 22102
از دست دادن سایش لاستیکی پوشش	≤0.8 سانتی‌متر/1.61 کیلومتر	ISO 4649
قدرت چسبندگی ریشه دیواره جانبی	بدون جدایی پس از 10000 چرخه خمشی	تست خمش کارخانه

بسته بندی و ذخیره سازی

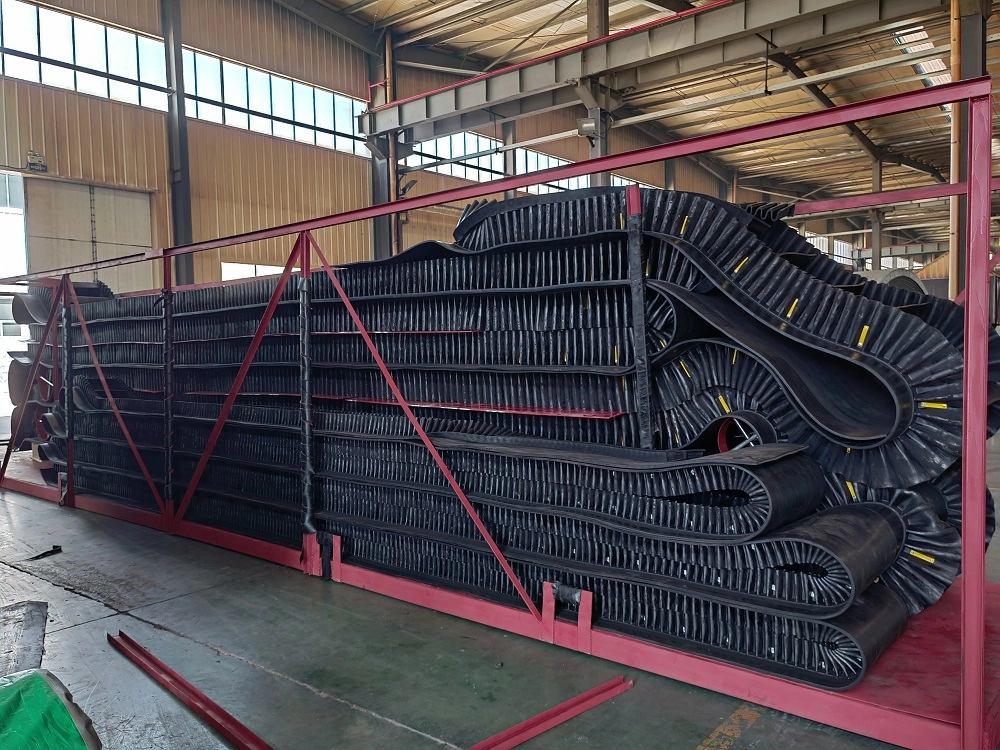

کمربندهای با عرض متوسط و کوچک

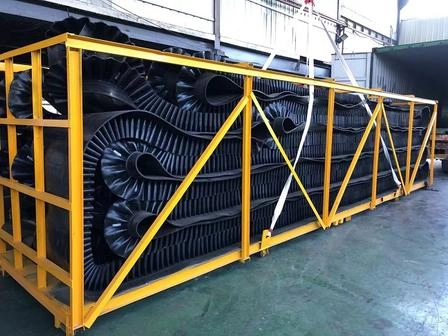

تسمه‌هایی با عرض تقریبی 300 تا 1000 میلی‌متر را می‌توان با تکیه‌گاه‌های قاب فلزی اختصاصی برای محافظت از دیواره‌های جانبی موجدار در طول حمل و نقل محکم کرد.

تسمه های بند ناف فولادی با عرض بزرگ

تسمه های دیواره جانبی سنگین از عرض تقریباً 1200 تا 2000 میلی متر را می توان با تسمه های فولادی تقویت شده و پالت های چوبی برای حمل کانتینر محکم کرد.

برش بخش های کمربند

بخش های سفارشی کوتاه به طور جداگانه با فوم یا سایر مواد بالشتک محافظت می شوند تا برخورد قفل و دیواره جانبی در طول حمل و نقل کاهش یابد.

الزامات ذخیره سازی

تسمه ها را به صورت افقی در یک انبار خشک نگهداری کنید و از قرار گرفتن طولانی مدت در معرض نور مستقیم خورشید، حلال های شیمیایی و سایر شرایطی که ممکن است پیری لاستیک را تسریع کند، خودداری کنید.

نحوه درخواست تسمه نقاله جانبی

لاشه پایه: EP یا طناب فولادی
عرض کمربند
ارتفاع دیواره کناری
نوع و ارتفاع گیره
حداکثر زاویه انتقال
نوع مواد و اندازه توده
دمای مواد و محیط کار
انتقال فاصله و ارتفاع بلند کردن
مقدار مورد نیاز
بندر مقصد

مهندسان فنی YUFENG می توانند از این پارامترها برای تعیین درجه لاشه مناسب، پیکربندی دیواره جانبی و ساختار گیره برای سیستم انتقال استفاده کنند.
