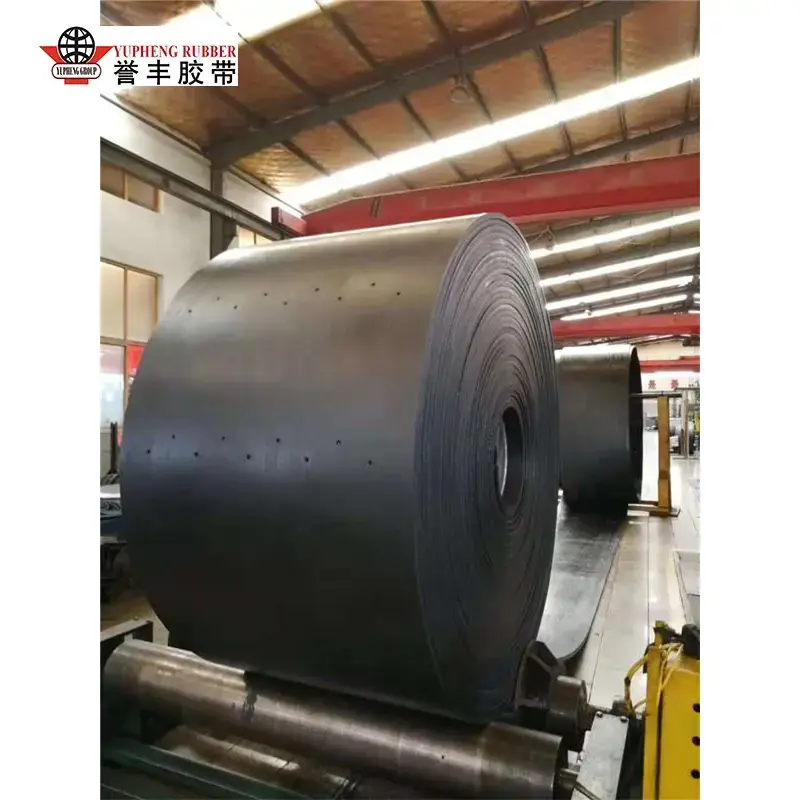

تسمه آسانسور جنرال

تسمه آسانسور عمومی YUFENG یک تسمه نقاله با بالابر عمودی با کارایی بالا است که به طور مستقل توسط کارخانه ما توسعه یافته و تولید شده است و به طور خاص برای سیستم های آسانسور سطلی که مواد فله را به صورت عمودی بلند می کنند طراحی شده است. بر خلاف تسمه‌های نقاله افقی یا شیب‌دار که به سادگی مواد را روی سطح خود حمل می‌کنند، تسمه آسانسور به عنوان عضو کششی کل آسانسور سطلی عمل می‌کند - سطل‌ها در فواصل زمانی دقیق روی تسمه پیچ می‌شوند و مواد را از صندوق عقب (پایین) جمع می‌کنند و آن را روی قرقره سر (بالا) تخلیه می‌کنند.

آسانسورهای سطلی عمودی تحت کشش بالابر مداوم کار می کنند و عملکرد تسمه را به طور اساسی با تسمه نقاله افقی معمولی متفاوت می کند. تسمه YUFENG بر اساس الزامات مکانیکی کلیدی انتقال عمودی، از جمله استحکام کششی بالا، ازدیاد طول کم، بست ایمن سطل و مقاومت در برابر تنش بارگذاری مکرر طراحی شده است.

1. استحکام کششی بالا

تسمه باید وزن ترکیبی سطل ها، مواد انتقال یافته و خود تسمه را در طول فاصله بلند کردن عمودی تحمل کند. یک لاشه تقویت شده ظرفیت کششی مورد نیاز را برای عملیات مداوم آسانسور فراهم می کند.

2. ازدیاد طول کم

ازدیاد طول تسمه کنترل شده به حفظ فاصله سطل و تراز ثابت در حین کار کمک می کند، خطر ریزش مواد را کاهش می دهد و نیاز به تنظیم تنش مکرر را به حداقل می رساند.

3. نگهدارنده سوراخ پیچ و مهره ایمن

نقاط ثابت سطل در معرض بارهای کششی و ضربه ای مکرر قرار دارند. ساختار تسمه برای حفظ استحکام در اطراف سوراخ های پیچ و کاهش پارگی یا تغییر شکل در طول حرکت مداوم سطل طراحی شده است.

4. ساخت و ساز CBS

ساختار CBS پوشش لاستیکی را در هر دو طرف لاشه فراهم می کند و به محافظت از ساختار تسمه در برابر تنش پیچ، سایش و تماس با قرقره ها در طول عملیات مکرر آسانسور کمک می کند.

5. مقاومت در برابر ضربه

بارگیری مواد در صندوق عقب آسانسور باعث ایجاد ضربه های مکرر بر روی تسمه و سطل ها می شود. ساختار کمربند تقویت شده به جذب این بارهای دینامیکی کمک می کند و از عملکرد پایدار در هنگام تغذیه و بلند کردن مداوم پشتیبانی می کند.

برنامه های کاربردی انتقال عمودی معمولی

تسمه آسانسور عمومی YUFENG برای جابجایی غلات، تولید سیمان، معدن، آسیاب خوراک و کاربردهای فرآوری مواد غذایی مناسب است که در آن بلند کردن مواد عمودی مستمر به عملکرد تسمه پایدار، اتصال سطل ایمن و عملکرد مداوم نیاز دارد.

الزامات طراحی تسمه آسانسور و ویژگی های ساختاری

1. سازه بالابر عمودی

بر خلاف تسمه‌های نقاله معمولی که عمدتاً برای انتقال افقی یا شیب‌دار استفاده می‌شوند، تسمه‌های آسانسور در یک سیستم بالابر عمودی کار می‌کنند که در آن سطل‌ها مواد را حمل می‌کنند. بنابراین تسمه به استحکام کششی کافی برای پشتیبانی از تسمه، سطل ها و مواد انتقال یافته در طول ارتفاع بالابر نیاز دارد، در حالی که عملکرد پایدار را در طول عملیات مداوم حفظ می کند.

2. مقاومت در برابر خستگی فلکس

در حین کار، تسمه به طور مکرر از اطراف قرقره های سر و چکمه عبور می کند. بنابراین، لاشه و لایه‌های لاستیکی به گونه‌ای طراحی شده‌اند که در برابر خمش و خمش مکرر مقاومت کنند و به کاهش آسیب خستگی و حفظ یکپارچگی ساختاری در طول دوره‌های عملیاتی طولانی کمک کنند.

3. ساخت و ساز پوشش CBS

این تسمه از ساختار CBS (پوشش هر دو طرف) استفاده می کند و محافظت لاستیکی را در سمت سطل و طرف قرقره ارائه می دهد. پوشش سمت حمل به محافظت از لاشه در برابر فشار پیچ سطل، ضربه مواد و ساییدگی کمک می کند، در حالی که پوشش سمت قرقره محافظت در برابر تماس قرقره را فراهم می کند و از کشش قابل اعتماد در حین رانندگی پشتیبانی می کند.

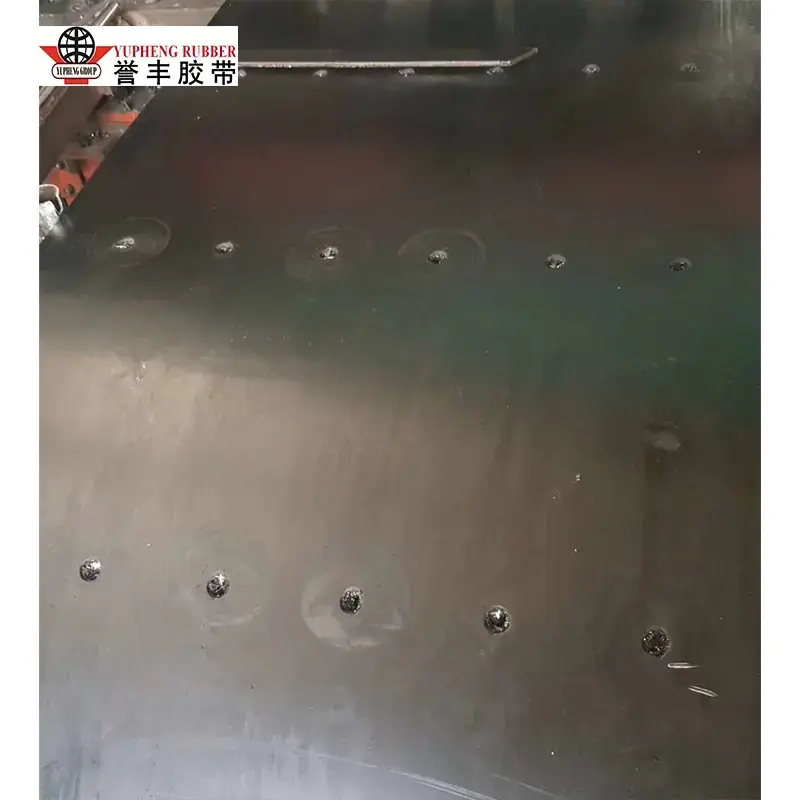

4. تعیین موقعیت سوراخ سطل دقیق

موقعیت دقیق سوراخ پیچ برای نصب مناسب سطل و فاصله ثابت سطل ضروری است. YUFENG از طرح‌بندی سوراخ‌های متمرکز و تکان‌خورده، الگوهای استاندارد متعدد از P1 تا P9 و همچنین پانچ سفارشی بر اساس مشخصات سطل جداگانه پشتیبانی می‌کند.

5. سازگاری مشت زدن سفارشی

ابعاد پانچ، فاصله و چیدمان را می توان با طرح های مختلف سطل و تنظیمات آسانسور مطابقت داد. این امر به تسمه تمام شده اجازه می دهد تا طبق نقشه های سطل مشتری آماده شود، تنظیمات نصب را کاهش می دهد و به حفظ تراز دقیق سطل در حین کار کمک می کند.

انتخاب مواد و فرآیند ساخت

1. گزینه های ساخت لاشه

YUFENG لاشه کششی را با توجه به ارتفاع بالابر، بار سطل، ظرفیت انتقال و ویژگی های مواد انتخاب می کند. ساختارهای هسته‌ای پارچه‌ای در ساختارهای پلی‌استر/نایلون EP، نایلون NN و پنبه CC با استحکام کششی تا 300 نیوتن بر میلی‌متر برای بلند کردن عمودی دانه، خوراک و بلند کردن عمودی سبک تا متوسط ​​در دسترس هستند. برای معادن سنگین، کارخانه های سیمان، بالابرهای عمودی در مسافت های طولانی و مواد ساینده، تقویت کننده طناب فولادی سری ST از ST630 تا ST5000 برای ارائه استحکام کششی بالاتر و ازدیاد طول کمتر در دسترس است.

2. انتخاب مواد پوشش

ترکیبات پوششی مختلف برای مواد انتقال خاص و محیط های عملیاتی موجود است. لاستیک SBR/MOR مقاومت در برابر سایش، کشش و دوام را برای دانه، سنگدانه، معدن، سیمان، زغال سنگ و ماسه فراهم می کند. پی وی سی یک گزینه مقرون به صرفه با مقاومت شیمیایی و رطوبت برای کاربردهای غلات سبک و متوسط ​​و خوراک ارائه می دهد. نیتریل سفید سازگار با FDA 21 CFR برای مواد در تماس با غذا مانند شکر، آرد، برنج، غلات و غذای حیوانات خانگی موجود است. ترکیبات ضد حریق و ضد الکتریسیته ساکن برای غلات، زغال سنگ و سایر کاربردهایی که نیاز به حفاظت ایمنی بیشتری دارند در دسترس هستند.

3. انواع کمربند تخصصی

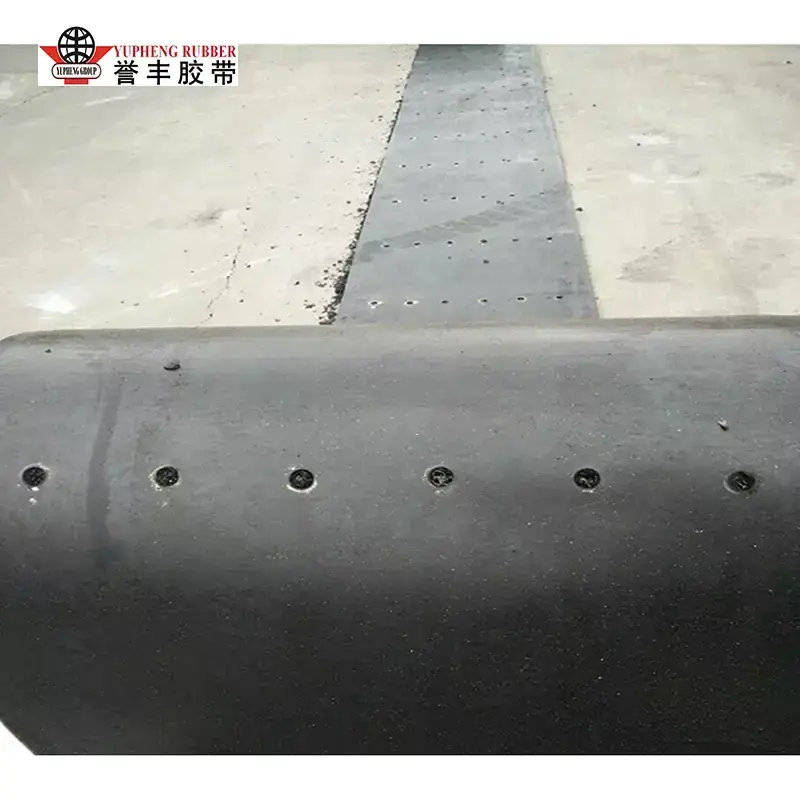

برای شرایط مختلف مواد و دما، YUFENG می تواند نوع D را برای مواد بسیار ساینده، نوع L را برای کاربردهای عمومی انتقال و نوع T را برای مواد با دمای بالا تامین کند. ساخت و ساز نهایی را می توان با توجه به ارتفاع واقعی بالابر، خواص مواد، دمای عملیاتی و الزامات تجهیزات انتخاب کرد.

4. ساخت و کنترل کیفیت

فرآیند تولید شامل کلندری دقیق برای پوشش لاستیکی یکنواخت، ولکانیزاسیون داغ برای اتصال یکپارچه بین لاشه و روکش ها، و پانچ کردن دقیق مطابق با الگوی سطل سوراخ مشتری است. تسمه های تمام شده قبل از حمل و نقل تحت آزمایش استحکام کششی، ازدیاد طول، چسبندگی بین لایه ها و تست حفظ سوراخ پیچ قرار می گیرند تا سازگاری ساختاری و قابلیت اطمینان نصب تایید شود.

بررسی عملکرد و برنامه کاربردی

1. ظرفیت کششی برای بلند کردن عمودی

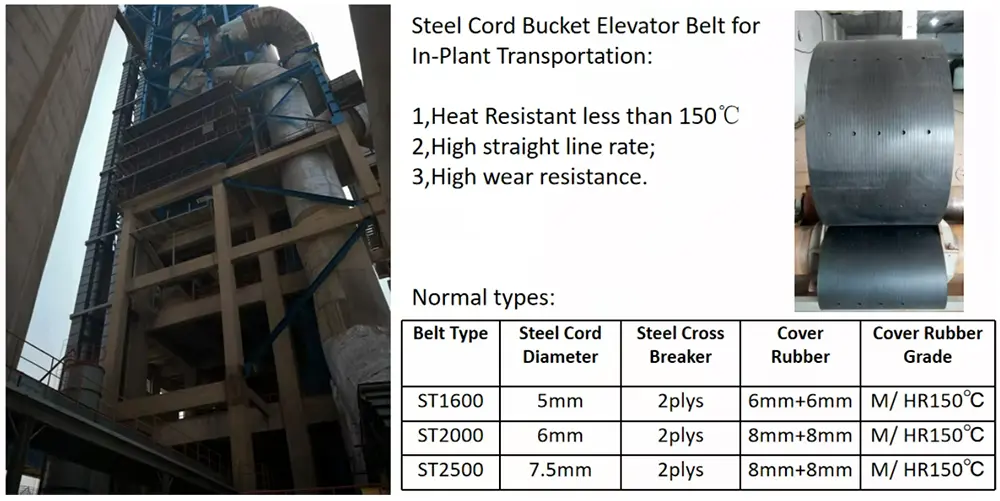

بر اساس شش ماه ردیابی میدانی در کاربردهای غلات، سیمان و معدن، تسمه های آسانسور هسته فابریک YUFENG استحکام کششی تا 300 نیوتن بر میلی متر را ارائه می دهند، در حالی که سازه های بند ناف فولادی ST630 تا ST5000 را برای سیستم های بالابر عمودی نیازمند پوشش می دهند. در مقایسه با تسمه های پارچه ای استاندارد که بدون ساخت آسانسور اختصاصی استفاده می شوند، این گزینه ها ظرفیت بار بیشتری و پایداری ابعادی بهتری را ارائه می دهند.

2. ازدیاد طول و تراز سطل

تسمه های آسانسور YUFENG در شرایط بارگذاری نامی برای حفظ کشیدگی دائمی در یا کمتر از 0.5٪ طراحی شده اند که به حفظ فاصله و تراز سطل در طول کارکرد طولانی مدت کمک می کند. این امر به ویژه برای سیستم‌های بالابر که در آن کشیدگی بیش از حد تسمه می‌تواند بر ردیابی سطل و تخلیه مواد تأثیر بگذارد، مهم است.

3. نگهداری و عمر سرویس پیچ سوراخ

پانچ دقیق و ساخت کمربند تقویت شده به حفظ هندسه و استحکام سوراخ های نصب سطل در طول بارگذاری مکرر کمک می کند. تحت شرایط استاندارد عملیاتی، تسمه‌های آسانسور CBS با هسته فابریک می‌توانند طول عمر مورد انتظاری را بین ۵ تا ۸ سال داشته باشند، در حالی که طرح‌های CBS با طناب فولادی بسته به بار، مواد و شرایط نگهداری می‌توانند بیش از ۱۰ سال باشند.

4. راندمان نصب

پیکربندی‌های تسمه‌های از پیش پانچ شده، کار قرار دادن سوراخ در محل را کاهش می‌دهند و نصب سطل را ساده می‌کنند. هنگامی که با روش اتصال موجود مشتری و پیکربندی تجهیزات ترکیب می‌شود، تسمه آماده‌شده می‌تواند زمان نصب را در مقایسه با تسمه‌های معمولی که نیاز به آماده‌سازی اضافی سایت دارند، به میزان قابل توجهی کاهش دهد.

تجربه کاربردی و پروژه های مشتری

1. حمل و نقل غلات - ایالات متحده

یک مرکز حمل غلات در غرب میانه آمریکا به یک تسمه آسانسور برای بالابر عمودی 80 متری نیاز داشت که ذرت و سویا را با سرعت بیش از 500 تن در ساعت حمل می کرد. YUFENG یک تسمه آسانسور 4 لایه EP پارچه ای CBS با سوراخ های پیچ مطابق با سطل های موجود عرضه کرد. پس از 24 ماه کار مداوم، تسمه سایش محدودی را نشان داد و مشتری هیچ توقف برنامه ریزی نشده مرتبط با کمربند را گزارش نکرد.

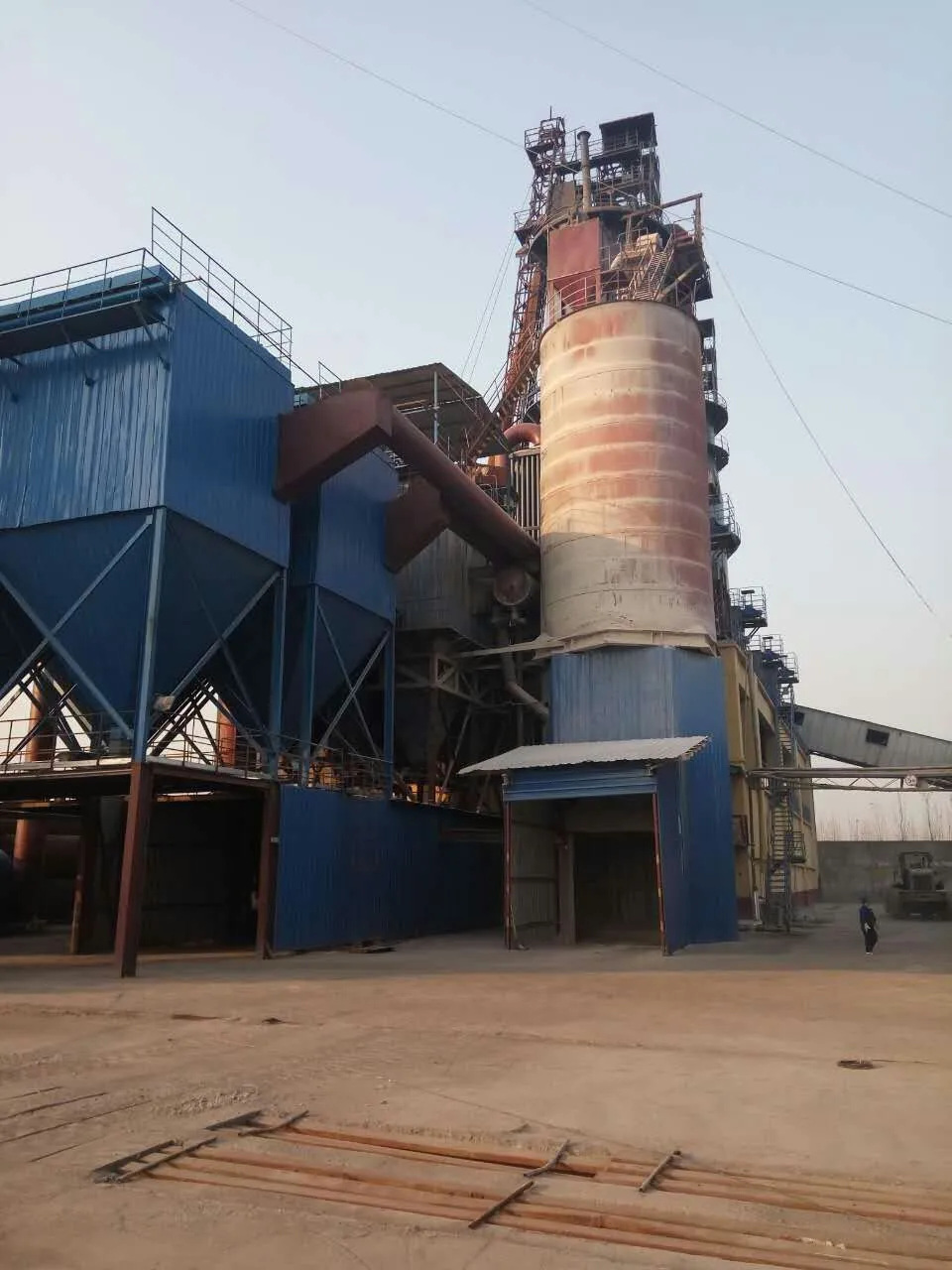

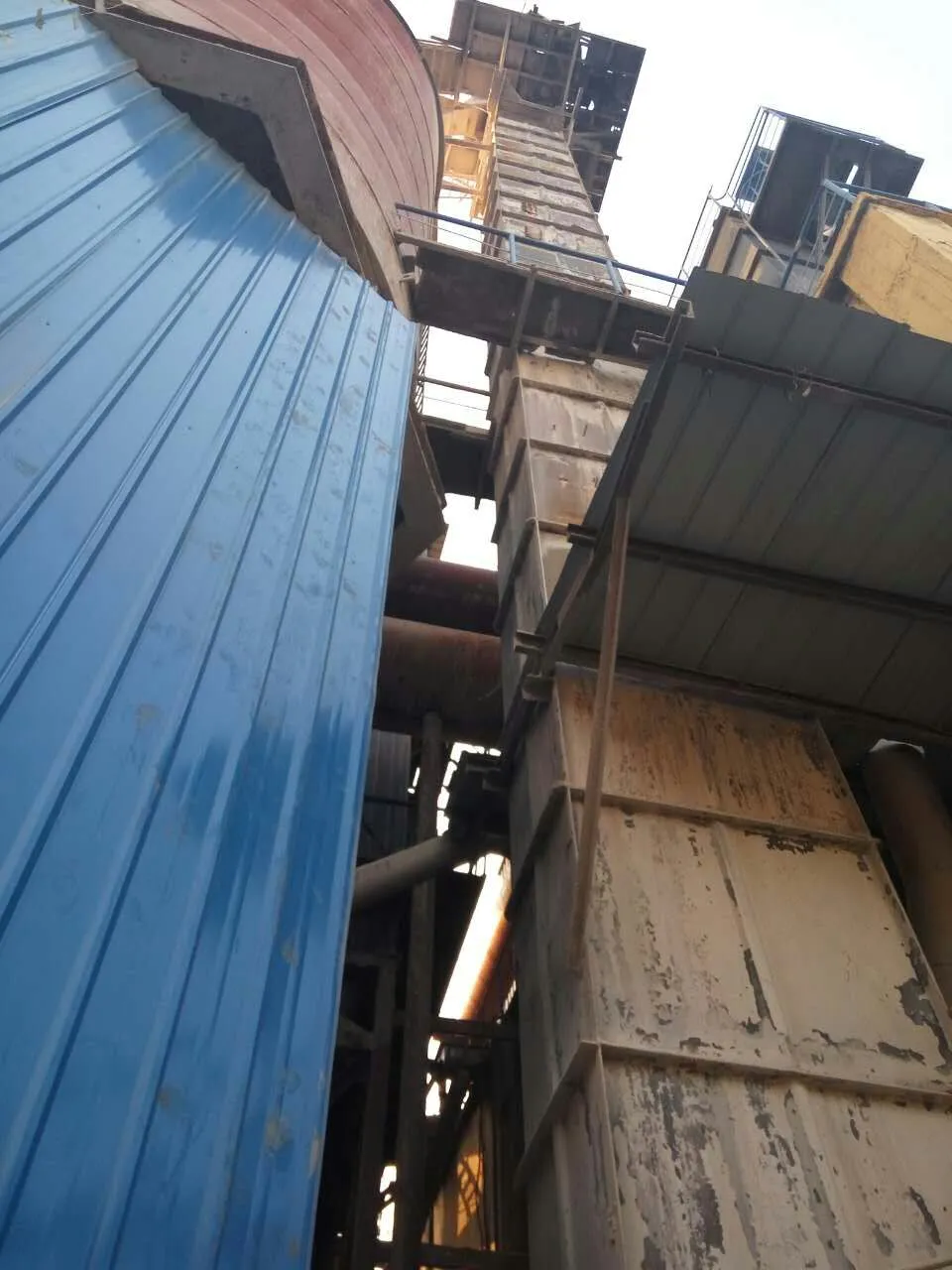

2. حمل و نقل مواد خام سیمان - آلمان

یک کارخانه سیمان به یک تسمه برای آسانسور سطل آسیاب خام نیاز داشت که سنگ آهک درشت را با سرعت تقریبی 150 تن در ساعت جابجا کند. YUFENG یک تسمه آسانسور طناب فولادی ST1600 با مقاومت در برابر پارگی تقویت شده و فاصله سوراخ پیچ و مهره سفارشی ارائه کرد. پس از 36 ماه کارکرد، تسمه با عملکرد ساختاری پایدار و بدون سایش زودرس در خدمت باقی ماند.

3. پردازش خوراک - آسیای جنوب شرقی

آسیاب خوراکی که ذرت، کنجاله سویا و گلوله های تمام شده را مدیریت می کند، به کمربند مناسب برای کاربردهای حساس به بهداشت نیاز دارد. YUFENG تسمه آسانسور CBS نیتریل سفید سازگار با FDA 21 CFR را با الگوهای سوراخ سطلی سفارشی ارائه کرد. ساختار پوشش دو طرفه محافظت در برابر سایش مواد، تنش پیچ و مهره و تماس قرقره را فراهم می کند، در حالی که مواد پوششی تماس با غذا از الزامات بهداشتی مشتری پشتیبانی می کند.

4. حمل و نقل زیرزمینی زغال سنگ - استرالیا

یک معدن زغال سنگ زیرزمینی به یک تسمه بالابر عمودی با خواص ضد حریق و ضد الکتریسیته ساکن نیاز داشت. YUFENG یک تسمه آسانسور ضد حریق CBS را با ترکیب ضد الکتریسیته ساکن عرضه کرد. این تسمه بیش از 24 ماه بدون ساییدگی زودرس یا خرابی کمربند ایمنی کار کرده است.

5. مواد تایید پروژه

YUFENG می تواند سوابق تولید، اسناد آزمایشی، عکس های برنامه و مواد مرجع پروژه را برای ارزیابی مشتری ارائه دهد. ساختار تسمه، ترکیب پوشش، لاشه کششی و مشخصات پانچ را می توان با پیکربندی واقعی آسانسور قبل از تولید مطابقت داد.

پارامترهای مشخصات کامل محصول

YUFENG از تولید در اندازه کامل و پردازش سفارشی کمربندها پشتیبانی می کند که ساختارها، مواد و پیکربندی های متعدد را پوشش می دهد:

چرا تسمه آسانسور عمومی یوفنگ

1. ساختار CBS برای عملیات عمودی قابل اعتماد

کمربند YUFENG از ساختار CBS (Cover Both Sides) با روکش های لاستیکی یا PVC در دو طرف کمربند استفاده می کند. سمت سطل برای مقاومت در برابر استرس پیچ، ضربه مواد و سایش طراحی شده است، در حالی که سمت قرقره از تسمه در برابر تماس قرقره محافظت می کند و کشش پایدار را حفظ می کند. این ساختار دو طرفه به طور خاص برای کاربردهای بلند کردن عمودی مداوم طراحی شده است.

2. پانچ دقیق برای نصب دقیق سطل

هر تسمه را می توان بر اساس الگوی نصب سطل مورد نیاز، از جمله سوراخ های مرکزی، سوراخ های پلکانی، تنظیمات استاندارد P1-P9 و طرح های کاملاً سفارشی پانچ کرد. قرارگیری دقیق سوراخ ها به حفظ فاصله سطل، اتصال ایمن سطل و تخلیه پایدار مواد کمک می کند و در عین حال خطر تغییر شکل زودرس سوراخ را کاهش می دهد.

3. گزینه های مواد برای شرایط مختلف انتقال

YUFENG با توجه به مواد انتقال یافته و محیط عملیاتی، ترکیبات مختلف پوشش و لاشه را فراهم می کند. لاستیک SBR/MOR برای جابجایی دانه های عمومی، سنگدانه ها و مواد حجیم مناسب است، در حالی که ترکیبات ضد حریق و ضد استاتیک برای کاربردهایی با الزامات ایمنی اضافی در دسترس هستند. برنامه های کاربردی تماس با غذا نیز می توانند به مواد پوششی تخصصی مناسب مجهز شوند.

4. ساخت بند ناف پارچه ای یا فولادی

لاشه کششی را می توان با توجه به ارتفاع بالابری، ظرفیت انتقال و بار عملیاتی انتخاب کرد. سازه‌های پارچه‌ای EP، NN و CC برای بلند کردن عمودی دانه، خوراک و بلند کردن عمودی سبک تا متوسط ​​مناسب هستند، در حالی که سازه‌های طناب فولادی ST630-ST5000 ظرفیت کششی بالاتر و ازدیاد طول کمتری را برای سیستم‌های معدنکاری سنگین، سیمان و آسانسورهای مسافت طولانی فراهم می‌کنند.

5. ساخت کارخانه و پشتیبانی فنی

YUFENG با بیش از 10 سال تجربه در تولید تسمه آسانسور، در سراسر فرآیند انتخاب و عرضه محصول پشتیبانی می کند. مشتریان می توانند در مورد انتخاب لاشه، مواد پوشش، ابعاد تسمه، الزامات کششی و مشخصات سوراخ سطل کمک دریافت کنند. تولید مستقیم کارخانه، ساخت سفارشی و راهنمایی فنی برای الزامات استاندارد و خاص تسمه آسانسور در دسترس است.

برنامه های کاربردی مناسب

تسمه آسانسور عمومی ما به ویژه برای موارد زیر توصیه می شود:

سوالات متداول

1. تسمه آسانسور عمومی چه تفاوتی با تسمه نقاله استاندارد دارد؟

تسمه برای بلند کردن عمودی مواد به جای انتقال افقی یا شیبدار طراحی شده است. این سطل با سطل هایی کار می کند که مستقیماً به تسمه متصل می شوند، بنابراین تسمه باید وزن ترکیبی سطل ها، مواد انتقال یافته و تسمه را در ارتفاع بالابر تحمل کند. در مقایسه با تسمه نقاله استاندارد، تسمه های آسانسور به ساخت CBS، ازدیاد طول کنترل شده، مناطق سوراخ پیچ تقویت شده و موقعیت دقیق سوراخ سطل برای حفظ عملکرد عمودی پایدار نیاز دارند.

2. CBS در تسمه آسانسور به چه معناست؟

CBS یعنی Cover Both Sides. روکش های لاستیکی یا پی وی سی روی هر دو طرف سطل و قرقره تسمه اعمال می شود. سمت سطل به محافظت از لاشه در برابر فشار پیچ، ضربه مواد و سایش کمک می کند، در حالی که سمت قرقره محافظت در برابر تماس قرقره را فراهم می کند و از کشش قابل اعتماد پشتیبانی می کند. این ساختار بخش مهمی از طراحی تسمه آسانسور برای بلند کردن عمودی مداوم است.

3. آیا می توان کمربند را با توجه به سطل های موجود ما مشت کرد؟

بله. YUFENG از طرح‌بندی‌های P1–P9 استاندارد، در مرکز، پلکانی و سوراخ پیچ سفارشی پشتیبانی می‌کند. قطر سوراخ، فاصله و موقعیت را می توان با توجه به نقشه سطل یا الزامات تجهیزات تولید کرد. ارائه مدل سطل، ابعاد نصب یا نقشه فنی اجازه می دهد تا الگوی پانچ قبل از تولید بررسی شود.

4. چه زمانی باید کمربند فابریک هسته ای یا فولادی را انتخاب کنم؟

تسمه‌های EP، NN یا CC هسته‌ای فابریک عموماً برای ارتفاع‌های کوتاه‌تر و وظایف انتقال سبک به متوسط ​​مانند دانه، خوراک و مواد فله عمومی مناسب هستند. تسمه های بند ناف فولادی سری ST برای ارتفاعات بالا، بارهای سنگین و مواد سخت موجود در معدن و سیمان مناسب تر هستند. انتخاب نهایی باید به جای ارتفاع به تنهایی، ارتفاع بلند کردن، عرض تسمه، ظرفیت سطل، سرعت انتقال و شرایط عملیاتی را در نظر بگیرد.

5. تسمه آسانسور عمومی معمولاً چه مدت می تواند کار کند؟

عمر مفید با ارتفاع بلند کردن، بار، ساینده بودن مواد، کشش تسمه، سرعت کار و نگهداری متفاوت است. در شرایط استاندارد، تسمه‌های آسانسور CBS هسته فابریک YUFENG معمولاً می‌توانند 5 تا 8 سال خدمات ارائه دهند، در حالی که تسمه‌های CBS با طناب فولادی انتخاب شده به‌درستی می‌توانند بیش از 10 سال باشد. بازرسی منظم کشش تسمه، پیچ و مهره های سطل، مناطق اتصال و سطوح تسمه به حفظ عمر کار کمک می کند.

6. آیا تسمه آسانسور درجه مواد غذایی موجود است؟

بله. YUFENG می‌تواند تسمه‌های آسانسور نیتریل سفید CBS را که برای کاربردهای تماس با مواد غذایی از جمله شکر، آرد، برنج، غلات، غذای حیوانات خانگی و سایر مواد غذایی طراحی شده است، عرضه کند. مواد مناسب تماس با غذا را می توان با توجه به انطباق مورد نیاز، شرایط تمیز کردن و محصول انتقالی انتخاب کرد.

7. آیا نسخه های ضد حریق و ضد استاتیک موجود است؟

بله. سازه های تسمه آسانسور ضد حریق و ضد الکتریسیته ساکن برای کاربردهایی در دسترس هستند که پیشگیری از حریق و کنترل استاتیکی مهم هستند. کاربردهای معمولی شامل آسانسورهای غلات، سیستم‌های جابجایی زغال سنگ و سایر محیط‌هایی است که گرد و غبار قابل احتراق یا تخلیه استاتیک ممکن است نگرانی‌های ایمنی بیشتری ایجاد کند. ترکیب مورد نیاز باید با توجه به تجهیزات قابل اجرا و الزامات ایمنی محل انتخاب شود.

8. چه اطلاعاتی برای انتخاب کمربند مورد نیاز است؟

برای تطبیق دقیق مشخصات، مشتریان می توانند ارتفاع بالابر آسانسور، عرض تسمه، ظرفیت انتقال، نوع مواد، اندازه سطل، دمای کار، سرعت تسمه و ابعاد سوراخ پیچ موجود را ارائه دهند. بر اساس این پارامترها، YUFENG می تواند ساختار مناسب لاشه، مواد پوشش، ضخامت تسمه و پیکربندی پانچ را توصیه کند.

درخواست راه حل تسمه آسانسور عمومی

1. پارامترهای تجهیزات خود را ارسال کنید

ابعاد آسانسور، ارتفاع بالابر، مواد انتقال و مشخصات سطل را ارائه دهید. تیم فنی ما می تواند الزامات عملیاتی را بررسی کرده و ساخت کمربند مناسب را توصیه کند.

2. مشخصات کمربند و پانچ را تأیید کنید

قبل از تولید، ابعاد تسمه، نوع لاشه، مواد پوشش و الگوی سوراخ پیچ را می توان در برابر تجهیزات یا نقشه های سطل شما تأیید کرد تا مشکلات نصب کاهش یابد.

3. درخواست نمونه یا یک نقل قول کارخانه

برای نمونه های موجود، مشخصات فنی و قیمت کارخانه بر اساس نیازهای واقعی انتقال عمودی شما با YUFENG تماس بگیرید.
