V غلتک بیکار برگشت

وسط تسمه خودکار مزیت اصلی غلتک بیکار برگشت YUFENG V است. مجموعه غلتکی V شکل متقارن آن در حین حرکت تسمه نیروهای اصلاح جانبی ایجاد می کند و به هدایت تسمه های نامرتب به سمت مرکز بدون تجهیزات اصلاح اضافی کمک می کند. طراحی شده برای بخش های برگشتی متوسط ​​و سنگین، به کاهش سایش لبه، نشت مواد و ریزش نادرست ناشی از بارگیری ناهموار یا تجمع باقیمانده کمک می کند.

صنایع دستی مواد و تولید

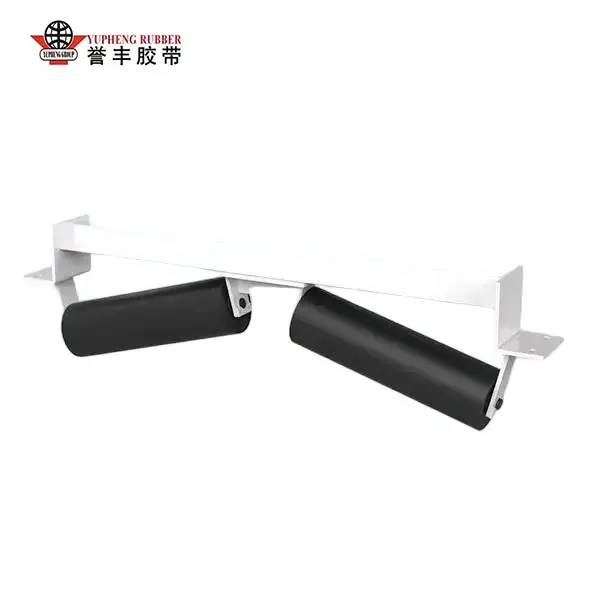

ساختار پشتیبانی بازگشت V شکل

غلتک دور برگشت YUFENG V به طور خاص برای سمت برگشت سیستم های تسمه نقاله طراحی شده است. دو غلتک مایل آن یک سطح حمایتی V شکل پایدار را تشکیل می دهند که به هدایت کمربند خالی به سمت مرکز کمک می کند و در عین حال تماس مداوم را در عرض تسمه حفظ می کند.

بدنه غلتکی از لوله فولادی کربن بدون درز Q235 با عملیات سطح گالوانیزه گرم استفاده می کند. بلبرینگ های محافظ ZZ C3 از قبل با گریس لیتیوم ضد زنگ پر شده اند، در حالی که مهر و موم دو کاناله نایلونی لابیرنت و حلقه های گرد لاستیکی بیرونی محافظت بیشتری در برابر گرد و غبار، گل و لای و رطوبت ایجاد می کنند.

مونتاژ دقیق برای دویدن تسمه پایدار

قاب V شکل از طریق شکل دهی ورق فولادی یکپارچه و جوشکاری رباتیک ساخته می شود. تراز CNC پس از مونتاژ، خروجی کلی را در عرض 0.3 میلی متر کنترل می کند و به حفظ چرخش غلتک ثابت و کاهش لرزش در طول عملیات مداوم نوار نقاله کمک می کند.

هر مجموعه تمام شده از نظر تراز غلتکی، مقاومت چرخشی، عملکرد بار و یکپارچگی آب بندی قبل از حمل و نقل برای اطمینان از نصب و بهره برداری قابل اطمینان بازرسی می شود.

پشتیبانی از کمربند V شکل و مزایای عملیاتی

بهبود موقعیت تسمه برگشت

بر خلاف چرخ‌های معمولی معمولی، چیدمان غلتکی شیب‌دار هندسه حمایتی مشخصی را برای تسمه برگشت فراهم می‌کند. این به تثبیت موقعیت تسمه هنگامی که حرکت جانبی جزئی در طول انتقال مداوم رخ می دهد کمک می کند.

کاهش تماس لبه

تکیه گاه V شکل، بار تسمه را به جای متمرکز کردن تماس بر روی یک غلتک مسطح، در سطوح مختلف غلتک توزیع می کند. این می تواند تماس طولانی لبه و سایش ناهموار ناشی از موقعیت ناپایدار تسمه را کاهش دهد.

مناسب برای طرح بندی های مختلف نوار نقاله

غلتک Idler YUFENG را می توان برای عرض تسمه نقاله، قطر غلتک و محیط های کاری مختلف پیکربندی کرد. نسخه های فولادی گالوانیزه برای مصارف صنعتی عمومی مناسب هستند، در حالی که پیکربندی های سفارشی مقاوم در برابر خوردگی را می توان برای کاربردهای ساحلی، معدنی و مرطوب ارائه کرد.

پیکربندی محصول و گزینه های مهندسی

پیکربندی استاندارد غلتک

مجموعه استاندارد شامل دو غلتک برگشتی شیبدار و یک قاب V شکل است. قطر غلتک، عرض تسمه و ابعاد قاب را می توان با ساختار نوار نقاله موجود مطابقت داد.

مواد اختیاری و درمان سطح

فولاد کربن Q235 برای کاربردهای استاندارد استفاده می شود. بسته به شرایط عملیاتی، YUFENG می‌تواند سطوح گالوانیزه، غلتک‌های روکش لاستیکی و دیگر پیکربندی‌های سفارشی‌سازی شده را برای کاربردهایی که نیاز به حفاظت بیشتر در برابر خوردگی یا حفاظت تماس با تسمه دارند، ارائه دهد.

مهندسی کاربردی خاص

برای پروژه‌های جدید نوار نقاله و برنامه‌های جایگزین، YUFENG می‌تواند عرض تسمه، ساختار سمت برگشت، سرعت نوار نقاله، ابعاد نصب و محیط کار را قبل از توصیه پیکربندی مناسب V Return Idler Roller بررسی کند.

تجربه کاربردی واقعی در صنعت

بخش برگشت نوار نقاله زغال سنگ روباز

YUFENG V Return Idler Roller برای برگشت بخش های نوار نقاله که زغال سنگ، گنگ و مواد سنگدانه را حمل می کنند، استفاده شده است. تکیه گاه V شکل به حفظ موقعیت تسمه در حین انتقال از راه دور کمک می کند و نیاز به اصلاح مکرر دستی تسمه را کاهش می دهد.

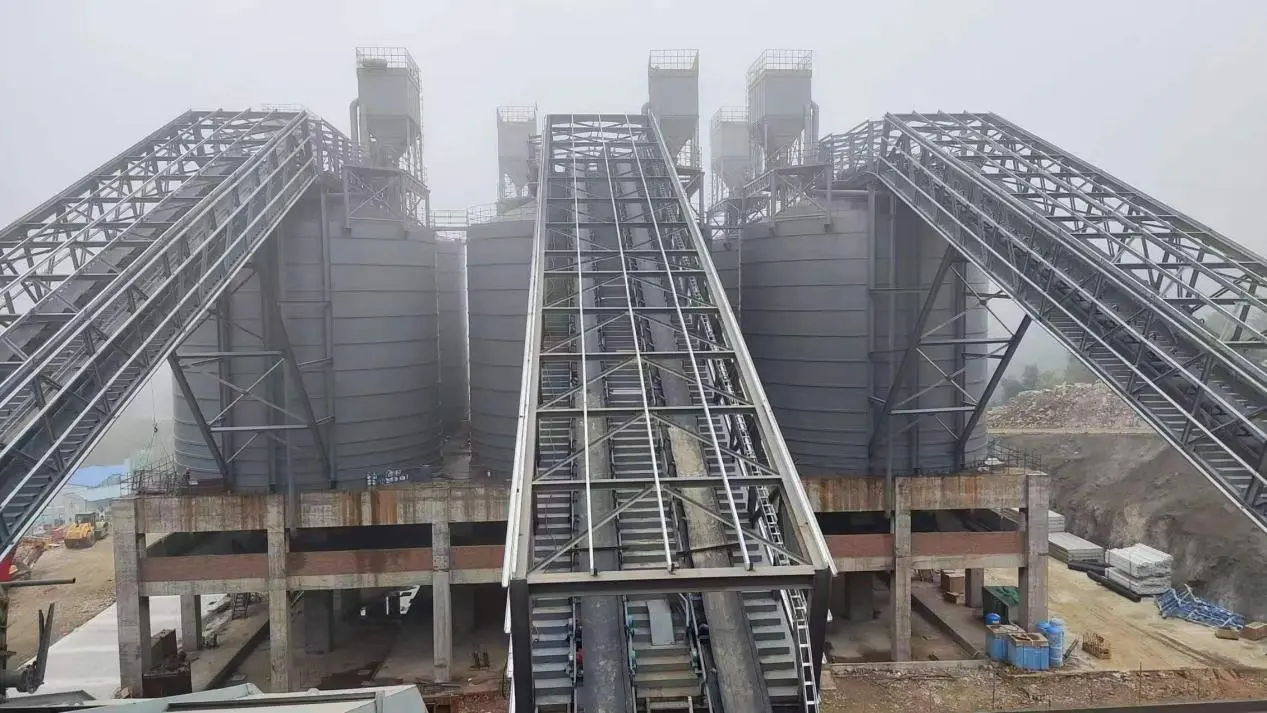

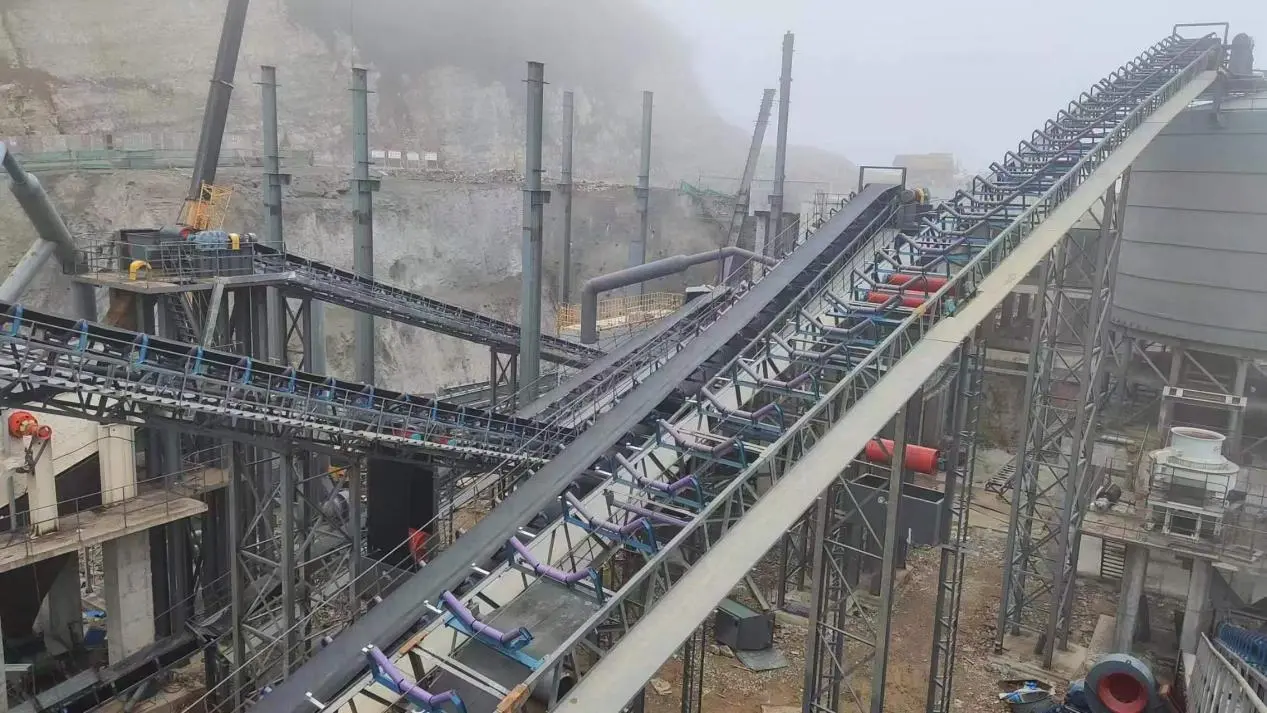

سیستم های انتقال سیمان و سنگدانه

در کارخانه های سیمان و سنگدانه، تسمه های برگشت در معرض گرد و غبار، ارتعاش و چرخه های عملیاتی مداوم هستند. بدنه غلتکی گالوانیزه و حفاظ بلبرینگ چند مرحله ای راه حلی عملی برای این شرایط ارائه می دهد و در عین حال نیازهای معمول تعمیر و نگهداری را قابل مدیریت نگه می دارد.

نوار نقاله مواد فله ساحلی

برای نوار نقاله های بیرونی که در معرض رطوبت و مه نمک هستند، YUFENG پیکربندی های گالوانیزه و سفارشی مقاوم در برابر خوردگی را ارائه می دهد. ساختار آب بندی تقویت شده به محافظت از یاتاقان های داخلی کمک می کند و از فواصل عملیاتی طولانی تر بین بازرسی های تعمیر و نگهداری پشتیبانی می کند.

کنترل کیفیت کارخانه و تامین سفارشی

فرآیند تولید کنترل شده

YUFENG پردازش لوله، شکل دهی قاب، جوشکاری، مونتاژ غلتک و بازرسی نهایی را در سیستم تولید خود مدیریت می کند. ابعاد کلیدی و عملکرد در حال اجرا قبل از عرضه محصولات برای حمل و نقل بررسی می شود.

تطبیق نوار نقاله سفارشی

مشتریان می توانند عرض تسمه نقاله، قطر غلتک، ابعاد نصب و شرایط عملیاتی را ارائه دهند. سپس مهندسان YUFENG می توانند مشخصات منطبق یا نقشه های CAD را برای پروژه های جایگزین و نوار نقاله جدید آماده کنند.

پشتیبانی مستقیم کارخانه

YUFENG ارزیابی نمونه، تایید مشخصات فنی، تولید سفارشی و عرضه مستقیم کارخانه را برای توزیع کنندگان، سازندگان نوار نقاله، پیمانکاران مهندسی و کاربران نهایی صنعتی ارائه می دهد.

جدول پارامترهای مشخصات محصول را کامل کنید

YUFENG از تولید انبوه در اندازه کامل و پردازش سفارشی غیر استاندارد غلتک پشتیبانی می کند، که قطر غلتک های متعدد، عرض مونتاژ و زوایای شیب V را برای مطابقت با عرض های مختلف تسمه نقاله و نیازهای بار پوشش می دهد:

چرا محصولات کارخانه YUFENG را انتخاب کنید؟

تولید کارخانه و کنترل کیفیت

YUFENG فرآیند کامل تولید از آماده سازی لوله غلتکی و شکل دهی قاب گرفته تا جوشکاری، نصب بلبرینگ، بالانس و بازرسی نهایی را کنترل می کند. هر مجموعه غلتکی V Return Idler قبل از حمل و نقل از نظر دقت ابعادی، کیفیت جوش، صافی دورانی و وضعیت مونتاژ کلی بررسی می شود. این فرآیند تولید یکپارچه به ما امکان می دهد کیفیت محصول را هم در سفارشات استاندارد و هم در پروژه های نوار نقاله سفارشی حفظ کنیم.

سفارشی سازی مهندسی برای سیستم های مختلف نوار نقاله

ما از قطر غلتک های سفارشی، طول موثر، زوایای V شکل، ابعاد قاب و پیکربندی مواد با توجه به عرض تسمه نقاله، بار عملیاتی و الزامات نصب پشتیبانی می کنیم. برای محیط‌های سخت، پیکربندی‌های اختیاری شامل فولاد گالوانیزه داغ، اجزای فولاد ضد زنگ، قاب‌های تقویت‌شده و مجموعه‌های بلبرینگ با دمای بالا می‌شود. مشتریان می‌توانند نقشه‌های نوار نقاله یا پارامترهای عملیاتی را ارائه دهند و تیم مهندسی ما می‌تواند پیکربندی مناسب غلتک Idler را توصیه کند.

تامین و پشتیبانی فنی بلند مدت

YUFENG با امکانات اختصاصی تولید و آزمایش، هم از سفارش‌های جایگزینی منظم و هم از پروژه‌های سیستم نوار نقاله در مقیاس بزرگ پشتیبانی می‌کند. ما نقشه های فنی، تأیید مشخصات، ترتیبات نمونه و هماهنگی تولید را قبل از حمل و نقل و به دنبال آن راهنمایی های نصب و نگهداری از راه دور در صورت لزوم ارائه می دهیم.

این ساختار خدماتی به پیمانکاران نوار نقاله، یکپارچه سازان سیستم و تیم های تدارکات صنعتی کمک می کند تا منبع یابی را ساده کرده و مشخصات ثابت را در خطوط نقاله چندگانه حفظ کنند.

سوالات متداول

Q1: تفاوت اصلی بین یک غلتک Idler و یک idler برگشت مستقیم چیست؟

A1:یک idler برگشت مستقیم پشتیبانی غیرفعال مسطح را فراهم می کند، در حالی که V Return Idler از غلتک های شیبدار برای ایجاد یک سطح هدایت شونده برای تسمه برگشت استفاده می کند. این پیکربندی به حفظ موقعیت تسمه و کاهش سایش لبه های یک طرفه کمک می کند و آن را برای سیستم های نقاله که در آن سرگردانی تسمه یک نگرانی تکراری است، مناسب تر می کند.

Q2: آیا می توان V Return Idler Roller را برای سیستم های نوار نقاله مختلف سفارشی کرد؟

A2:بله. YUFENG می تواند قطر غلتک، طول موثر، عرض مونتاژ، زاویه V، ضخامت قاب و مواد را با توجه به طراحی نوار نقاله سفارشی کند. پیکربندی‌های ویژه‌ای مانند اجزای فولاد ضد زنگ، قاب‌های تقویت‌شده و مجموعه‌های بلبرینگ با دمای بالا نیز برای کاربردهای سخت در دسترس هستند.

Q3: چه تعمیر و نگهداری برای غلتک های Idler مورد نیاز است؟

A3:تعمیر و نگهداری معمول عمدتاً شامل بررسی چرخش غلتک، قاب و وضعیت جوشکاری، یکپارچگی سطح گالوانیزه و تراز نقاله است. کشش مناسب تسمه و تراز صحیح قاب نوار نقاله نیز به جلوگیری از بارگذاری بیش از حد جانبی و افزایش عمر مفید دستگاه کمک می کند.

Q4: هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟

A4:خریداران باید عرض تسمه نقاله، قطر غلتک، سرعت تسمه، مواد در حال انتقال، محیط عملیاتی و زاویه V مورد نیاز را در صورت وجود ارائه دهند. نقشه‌های نوار نقاله یا ابعاد غیرفعال موجود نیز می‌توانند ارائه شوند تا YUFENG بتواند پیکربندی مناسب را توصیه کند و یک قیمت کارخانه تهیه کند.

Q5: آیا YUFENG می تواند نمونه هایی را قبل از تولید انبوه ارائه دهد؟

A5:بله. سفارشات نمونه را می توان برای تأیید مشخصات و آزمایش نصب قبل از تولید در حجم زیاد ترتیب داد. YUFENG همچنین می تواند نقشه های فنی و پارامترهای محصول را برای کمک به مشتریان برای تأیید سازگاری با سیستم نوار نقاله موجود خود ارائه دهد.

با YUFENG تماس بگیرید

اگر به غلتک V Return Idler برای سیستم نوار نقاله با سرگردانی مکرر تسمه، سایش لبه ناهموار یا شرایط عملیاتی در سمت بازگشت نیاز دارید، برای مشخصات محصول، نقشه های سفارشی، پشتیبانی نمونه و قیمت مستقیم کارخانه با YUFENG تماس بگیرید.
