غلتک ضربه ای حلقه لاستیکی

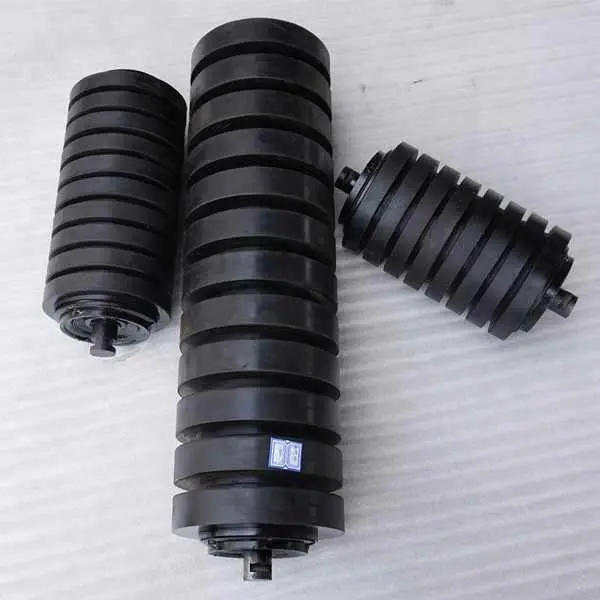

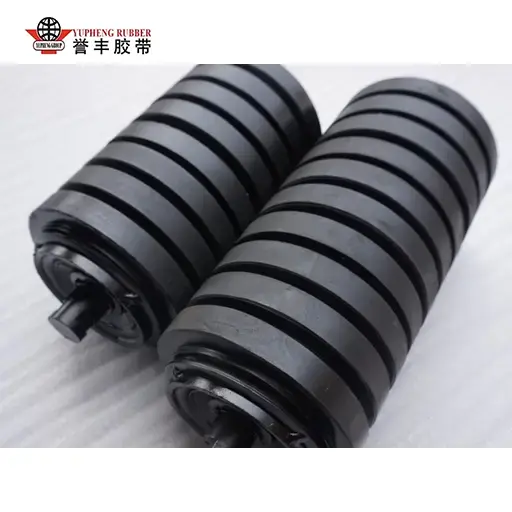

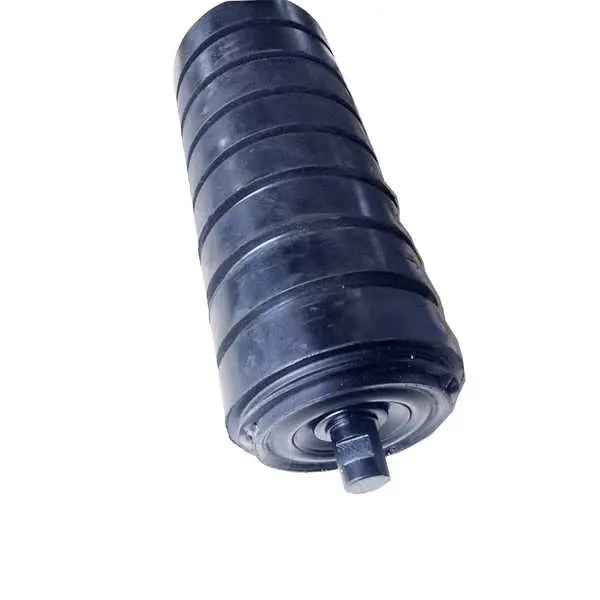

غلتک ضربه ای حلقه لاستیکی YUFENG یک قطعه نوار نقاله بافر اختصاصی است که به طور مستقل توسط کارخانه ما توسعه یافته و به طور انبوه توسط کارخانه ما تولید شده است، که منحصراً برای بخش های ناودان بارگیری با ضربه بالا که در آن سنگ معدن، زغال سنگ و سنگ به صورت عمودی سقوط می کنند، بهینه شده است. این دستگاه غیرفعال، متفاوت از چرخ‌های ضربه‌ای فولادی کاملاً صاف سنتی که تمام نیروی سقوط را مستقیماً به تسمه نقاله منتقل می‌کند، حلقه‌های لاستیکی الاستیک ضخیم را به طور مساوی روی پوسته غلتکی فولادی بدون درز نصب می‌کند. بالشتک های لاستیکی تکه تکه شده در اثر ضربه شدید به صورت الاستیک تغییر شکل می دهند تا فشار متمرکز را در یک منطقه تماس گسترده پراکنده کنند، و باعث از بین رفتن سنبله های تنش موضعی که باعث سوراخ شدن تسمه و پارگی طولی می شود. این به عنوان بخش اصلی منطبق برای خطوط انتقال فله بارهای سنگین با ارتفاع افت زیاد عمل می کند، و شکاف عملکرد فولادهای معمولی بدون ظرفیت بافر را کاملا پر می کند.

صنایع دستی مواد و تولید

تمام مواد اولیه غلتک ضربه ای حلقه لاستیکی YUFENG تحت بازرسی دقیق ورودی از تامین کنندگان واجد شرایط قرار می گیرد. پوسته غلتکی از فولاد کربنی بدون درز Q235 ضخیم شده با گالوانیزه کامل غوطه ور برای بهبود مقاومت در برابر آب گل آلود، خاکستر قلیایی و مه نمک ساحلی استفاده می کند. حلقه‌های بافر از لاستیک مخلوط NR/SBR با سختی 65±5 Shore A ساخته شده‌اند که باعث ایجاد بالشتک الاستیک، مقاومت در برابر سایش و مقاومت درازمدت تغییر شکل تحت ضربه‌های مکرر می‌شود.

مواد حلقه لاستیکی و محافظت در برابر ضربه

حلقه‌های لاستیکی تقسیم‌بندی شده از لاستیک 65±5 Shore A NR/SBR برای جذب ضربه‌های مکرر ناشی از سقوط مواد استفاده می‌کنند. ساختار الاستیک آنها به توزیع بارهای متمرکز در سطح تسمه کمک می کند و خطر سوراخ شدن، پارگی و تغییر شکل دائمی را در طول عملیات بارگذاری مداوم کاهش می دهد.

آب بندی غلتکی و حفاظت از بلبرینگ

شفت فولادی جامد 45# با ماشینکاری CNC و با بلبرینگ های شیار عمیق C3 که با گریس لیتیوم با دمای بالا پر شده است مطابقت دارد. مهر و موم های لابیرنت نایلونی سه کاناله و حلقه های گرد لاستیکی بیرونی دوگانه موانع محافظتی متعددی در برابر گرد و غبار معدنی، آب گل آلود و رطوبت ایجاد می کنند.

بازرسی کارخانه و کنترل کیفیت

قبل از تحویل، هر بیکار تمام شده تحت کالیبراسیون تمرکز، تست مقاومت چرخشی، شبیه سازی آب بندی آب گل آلود و آزمایش خستگی مکرر ضربه قرار می گیرد. این رویه ها به بررسی پایداری سازه و چرخش قابل اعتماد قبل از ارسال محصولات به برنامه های بارگیری صنعتی کمک می کند.

داده‌های آزمایش میدانی و مقایسه نقطه درد صنعت

YUFENG شش ماه ردیابی مداوم میدانی را در معادن روباز، معادن زیرزمینی زغال سنگ و خطوط انتقال مواد خام سیمان انجام داد. غلتک‌های ضربه‌ای حلقه لاستیکی با ضربه‌گیرهای فولادی صاف معمولی تحت شرایط مواد فله‌ای مشابه با افت زیاد مقایسه شدند.

عملکرد جذب ضربه

سوابق میدانی نشان داد که ساختار حلقه لاستیکی بخش‌دار بیش از 60 درصد انرژی ضربه اندازه‌گیری شده را جذب می‌کند و به کاهش انتقال ضربه مستقیم از مواد توده‌ای بزرگ به تسمه نقاله و قاب بی‌کار کمک می‌کند.

نتایج حفاظت و نگهداری کمربند

در طول دوره ردیابی شش ماهه، خطوط نقاله آزمایش شده در مقایسه با شرایط عملیاتی قبلی، 72 درصد کمتر حوادث سوراخ شدن و پارگی تسمه، 35 درصد چرخه سرویس تسمه طولانی‌تر و 65 درصد زمان تعمیر و نگهداری منطقه بارگیری کمتر را ثبت کردند.

مقایسه عملکرد

پرونده های کاربردی پروژه های صنعتی واقعی

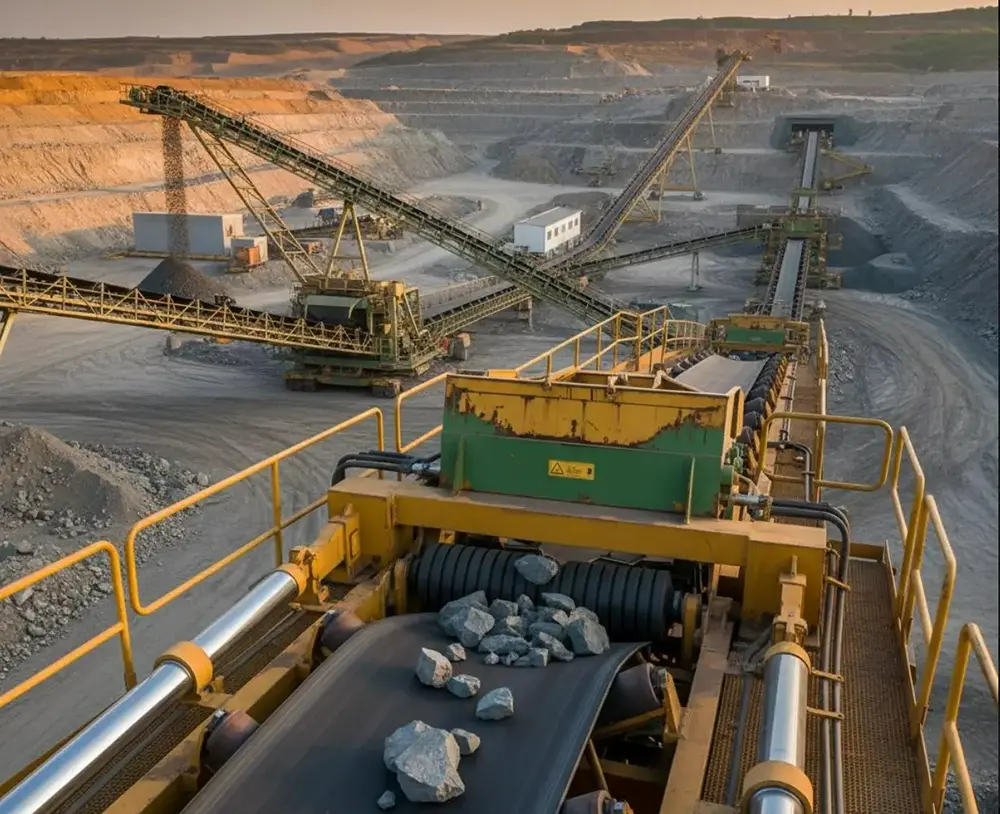

پروژه بارگیری سنگ آهن روباز

در یک پروژه سنگ آهن روباز مغولستان داخلی، دستگاه‌های ضربه‌ای فولادی معمولی قبلاً در زیر یک لوله قطره‌ای 4 متری نصب شده بودند. توده های سنگ معدن بزرگ اغلب باعث سوراخ شدن تسمه نقاله و تعمیرات مکرر پچ می شدند. پس از ارتقای ناحیه بارگیری با غلتک‌های ضربه‌ای حلقه لاستیکی YUFENG، حوادث سوراخ‌کردن تسمه به میزان قابل‌توجهی کاهش یافت و تعمیر و نگهداری وصله هفتگی متوقف شد. هزینه های ثبت شده تعمیر و تدارکات ماهانه تسمه 61 درصد کاهش یافته است.

سیمان و خطوط انتقال مواد فله

بیکارهای حلقه لاستیکی YUFENG همچنین برای سیستم های انتقال مواد خام سیمان، تخلیه سنگ و سیستم های تغذیه زغال سنگ که در آن مواد بزرگ یا نامنظم ضربه متمرکز در نقاط انتقال ایجاد می کنند، مناسب هستند. حلقه های الاستیک به محافظت از تسمه کمک می کند در حالی که ساختار غلتکی مهر و موم شده از عملکرد پایدار در محیط های صنعتی گرد و غبار پشتیبانی می کند.

پشتیبانی تایید پروژه

YUFENG می تواند مشخصات محصول، سوابق بازرسی کارخانه، عکس های نصب و مستندات عملیات میدانی موجود را برای پشتیبانی از ارزیابی فنی مشتری، انتخاب تجهیزات و مناقصه پروژه ارائه دهد.

پارامترهای مشخصات کامل محصول

چرا محصولات کارخانه YUFENG را انتخاب کنید؟

قابلیت تولید یکپارچه

YUFENG فرآیندهای تولید کلیدی را در داخل کنترل می کند، از جمله پردازش لوله غلتکی، تشکیل حلقه لاستیکی، مونتاژ بلبرینگ و بازرسی محصول نهایی. این گردش کار یکپارچه به حفظ ابعاد ثابت، کیفیت نصب حلقه لاستیکی و عملکرد کلی مونتاژ در دسته‌های مختلف تولید کمک می‌کند.

راه حل متمرکز برای مشکلات منطقه بارگذاری

غلتک ضربه ای حلقه لاستیکی ما برای نقاط انتقالی طراحی شده است که در آن ریزش زغال سنگ، سنگ معدن، سنگدانه و سایر مواد حجیم می تواند باعث سوراخ شدن تسمه، پارگی و لرزش بیش از حد شود. حلقه های لاستیکی الاستیک ضربه بالشتکی را از بین می برد در حالی که ساختار آب بندی چند مرحله ای از مجموعه بلبرینگ محافظت می کند و به کاهش وقفه های تعمیر و نگهداری و فرکانس تعویض کمک می کند.

خدمات مستقیم کارخانه و پشتیبانی پروژه

YUFENG قیمت گذاری مستقیم کارخانه، مشاوره فنی، نقشه های سفارشی و پشتیبانی نمونه را ارائه می دهد. محصولات سفارشی را می توان از طریق آزمایش های ضربه و مهر و موم قبل از حمل و نقل ارزیابی کرد، در حالی که سفارشات با حجم بالا با توجه به ظرفیت تولید برای پشتیبانی از تحویل پایدار پروژه برنامه ریزی می شوند.

سوالات متداول

Q1: تفاوت اصلی بین غلطک ضربه ای حلقه لاستیکی و بیکارهای ضربه ای فولادی صاف معمولی چیست؟

تفاوت اصلی در ساختار بالشتک است. بیکارهای فولادی صاف ضربه ریزش را مستقیماً به تسمه نقاله منتقل می کنند، در حالی که غلتک های ضربه ای حلقه لاستیکی YUFENG از حلقه های لاستیکی الاستیک تقسیم شده برای جذب و توزیع انرژی ضربه استفاده می کنند. این باعث می شود که آنها به ویژه برای نقاط بارگیری با افت زیاد که مواد توده بزرگ را جابجا می کنند مناسب باشند.

Q2: چه خدمات سفارشی سازی در دسترس است؟

ما از سفارشی سازی قطر غلتک، طول موثر، ضخامت حلقه لاستیکی و فاصله پشتیبانی می کنیم. گزینه های ویژه ای مانند حلقه های لاستیکی EPDM، سازه های تقویت شده و اجزای غلتکی فولاد ضد زنگ نیز برای کاربردهای با دمای بالا، خورنده یا ساحلی در دسترس هستند.

Q3: چه تعمیر و نگهداری روزانه مورد نیاز است؟

تعمیر و نگهداری معمولی عمدتاً شامل بررسی حلقه های لاستیکی برای ترک خوردگی یا سایش غیرعادی و تأیید چرخش روان هر غلتک است. بازرسی منظم قاب، اجزای آب بندی و وضعیت بلبرینگ می تواند به شناسایی خرابی های بالقوه قبل از تأثیر بر عملکرد نوار نقاله کمک کند.

درخواست قیمت کارخانه

اگر برای ناودان‌های بارگیری با افت شدید به بافر ضربه‌ای نیاز دارید، برای نمونه‌های محصول، مشخصات سفارشی، نقشه‌های فنی و قیمت مستقیم کارخانه با YUFENG تماس بگیرید. تیم مهندسی ما می تواند پیکربندی حلقه لاستیکی مناسب را با توجه به اندازه مواد، ارتفاع ریزش، عرض تسمه و شرایط عملیاتی شما توصیه کند.
