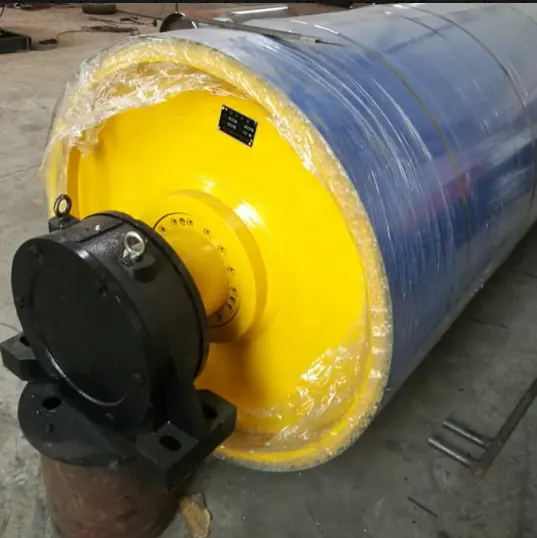

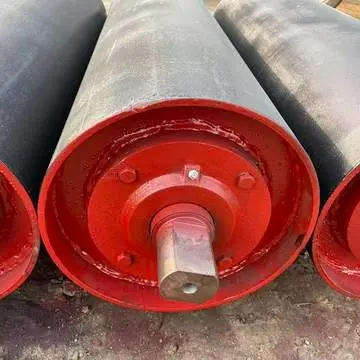

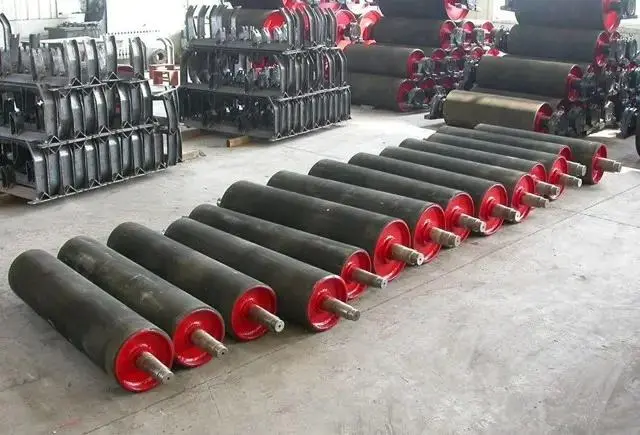

قرقره دم

YUFENG Tail Pulley که برای بخش برگشت دم تسمه نقاله های ثابت ساخته شده است، یک پوسته فولادی بدون درز ضخیم، عقب افتادگی لاستیکی یکپارچه و یک محور فورج تقویت شده را برای کنترل کشش مداوم تسمه و بارهای ضربه ای ترکیب می کند. ساختار سنگین آن به جلوگیری از تغییر شکل شفت، از کار افتادن تاخیر و گیر کردن یاتاقان کمک می‌کند و پشتیبانی معکوس قابل اعتمادی را برای سیستم‌های انتقال فله متوسط ​​و سنگین فراهم می‌کند.

صنایع دستی مواد و تولید

بدنه قرقره سنگین برای بخش های نوار نقاله دم

تمام مواد خام مورد استفاده برای محصولات YUFENG از تامین کنندگان واجد شرایط تهیه می شود و قبل از تولید به شدت بازرسی می شود. سیلندر قرقره از لوله فولادی بدون درز Q235 ضخیم شده با عملیات سندبلاست و ضد خوردگی اپوکسی استفاده می کند که مقاومت قابل اعتمادی در برابر آب گل آلود، خاکستر قلیایی و مه نمک ساحلی ایجاد می کند. سطح با لاستیک پر سایش NR/SBR با سختی 68±5 Shore A پوشانده شده است که تماس پایداری با تسمه ایجاد می کند و از دست دادن اصطکاک در طول عملیات برگشت مداوم را کاهش می دهد.

پیکربندی شفت و بلبرینگ تقویت شده

شفت مرکزی از فولاد آلیاژی فورج شده جامد C45 ساخته شده و از طریق ماشینکاری CNC و کوئنچ و تمپر کردن یکپارچه برای بهبود مقاومت خمشی تحت کشش مداوم تسمه پردازش می‌شود. رولبرینگ های کروی سنگین با مهر و موم های نایلونی دولایه و پوشش های گرد و غبار لاستیکی بیرونی ترکیب می شوند که به جداسازی گرد و غبار معدنی، رطوبت و دوغاب از محفظه یاتاقان و حفظ چرخش صاف در طول عملیات طولانی مدت کمک می کند.

جوشکاری یکپارچه و تأیید عملکرد نهایی

بدنه قرقره و اتصال شفت از جوشکاری فیوژن رباتیک برای بهبود قوام ساختار و کاهش تمرکز تنش استفاده می‌کند. قبل از حمل و نقل، هر قرقره دم تحت تصحیح تعادل دینامیکی، تست خستگی بار استاتیکی، تست مقاومت لایه‌برداری با تاخیر لاستیکی و شبیه‌سازی اسپری نمک قرار می‌گیرد. سوابق بازرسی برای ردیابی دسته ای و تأیید کیفیت پروژه حفظ می شود.

داده‌های آزمایش میدانی و مقایسه نقطه درد صنعت

ردیابی میدانی مداوم شش ماهه

YUFENG شش ماه متوالی ردیابی میدانی مستمر در معادن زغال سنگ زیرزمینی، معادن سنگ آهن روباز، پایانه های سنگ معدن ساحلی و خطوط انتقال مواد خام سیمان انجام داد. قرقره دم با قرقره های معمولی دیواره نازک تحت شرایط عملیاتی بار سنگین مشابه مقایسه شد. این آزمایش به جای پارامترهای آزمایشگاهی به تنهایی بر پایداری سازه، یکپارچگی عقب ماندگی، عملیات بلبرینگ و فرکانس نگهداری متمرکز بود.

پایداری سازه در طول کشش مداوم تسمه

قرقره‌های معمولی جدار نازک بیشتر در معرض خمش شفت و تغییر شکل سیلندر در معرض کشش مکرر تسمه هستند. پیکربندی سیلندر تقویت شده و شفت آهنگری محصول YUFENG هندسه پایداری را در طول دوره ردیابی حفظ کرد و به ثابت نگه داشتن تماس تسمه کمک کرد و خطر انحراف تسمه ثانویه ناشی از تغییر شکل قرقره را کاهش داد.

ماندگاری طولانی تر تحت شرایط سمت بازگشت

عقب افتادگی لاستیک ولکانیزه شده با دمای بالا نسبت به روش های چسبندگی پایه چسب پیوند قوی تری با پوسته قرقره ایجاد می کند. در طول عملیات مزرعه مستمر، عقب مانده بدون پوسته شدن واضح به طور محکم متصل می شد و از تماس پایدار تسمه پشتیبانی می کرد در حالی که فرکانس بازسازی و تعویض قرقره را کاهش می داد.

کاهش نیازهای تعمیر و نگهداری بخش دم

سوابق ردیابی شش ماهه نشان داد که خطوط نقاله مجهز به محصول YUFENG نسبت به خطوطی که از قرقره‌های معمولی جدار نازک استفاده می‌کنند، وقفه‌های کمتری در قسمت دم و تقاضای جایگزینی کمتری داشته‌اند. اثر ترکیبی ساخت و ساز تقویت‌شده، عقب افتادگی بادوام و یاتاقان‌های محافظت‌شده به کاهش ۷۰ درصدی از کار افتادگی تعمیر و نگهداری و هزینه‌های تعویض سالانه قرقره تا ۶۴ درصد در کاربردهای آزمایش‌شده کمک کرد.

پرونده های کاربردی پروژه های صنعتی واقعی

ارتقاء نوار نقاله روباز معدن زغال سنگ مغولستان داخلی

در یک پروژه نوسازی معدن زغال سنگ روباز مغولستان داخلی، بخش دم اصلی از قرقره‌های معمولی با دیواره نازک استفاده می‌کرد و تغییر شکل شفت، کنده شدن تاخیر و تعمیر و نگهداری مکرر پس از چندین ماه کارکرد را تجربه کرد. پس از جایگزینی با محصول YUFENG، میزان خرابی بخش دم به طور قابل توجهی در طول شش ماه کار مداوم کاهش یافت. هزینه های ماهانه قطعات یدکی و نگهداری 64 درصد کاهش یافت در حالی که چرخه خدمات قرقره از کمتر از شش ماه به بیش از 14 ماه افزایش یافت.

پایانه تخلیه سنگ آهن ساحلی

در یک پایانه سنگ آهن ساحلی اروپا، محصول YUFENG برای سیستم های نوار نقاله که تحت باران مکرر، مه نمک و پسماند معدنی ساینده کار می کنند، انتخاب شد. درمان سطح مقاوم در برابر خوردگی و پیکربندی یاتاقان محافظت شده به حفظ چرخش قرقره و تماس تسمه در طول عملیات طولانی مدت در فضای باز کمک کرد و نیاز به تعویض مکرر قطعات دم را کاهش داد.

سیمان و خطوط انتقال مواد متالورژی

محصول YUFENG همچنین در سیستم های انتقال کلینکر سیمان، سرباره متالورژی و بقایای معدنی استفاده می شود که در آن گرد و غبار ساینده و مواد ریز می توانند در اطراف قسمت دم جمع شوند. بدنه قرقره تقویت‌شده و عقب‌نشینی مقاوم در برابر سایش، تماس با تسمه پایدار را برای انتقال مداوم فراهم می‌کند، در حالی که آرایش یاتاقان محافظت شده به حفظ چرخش قابل اعتماد در محیط‌های تولید گرد و غبار کمک می‌کند.

جدول پارامترهای مشخصات محصول را کامل کنید

ما از تولید انبوه در اندازه کامل و پردازش سفارشی غیراستاندارد پولی خود پشتیبانی می‌کنیم که قطر سیلندرهای متعدد، طول شفت و انواع عقب‌افتاده لاستیکی را پوشش می‌دهد تا با تسمه‌های نقاله با عرض و درجه‌های بار متفاوت مطابقت داشته باشد:

چرا کارخانه YUFENG را انتخاب کنید؟

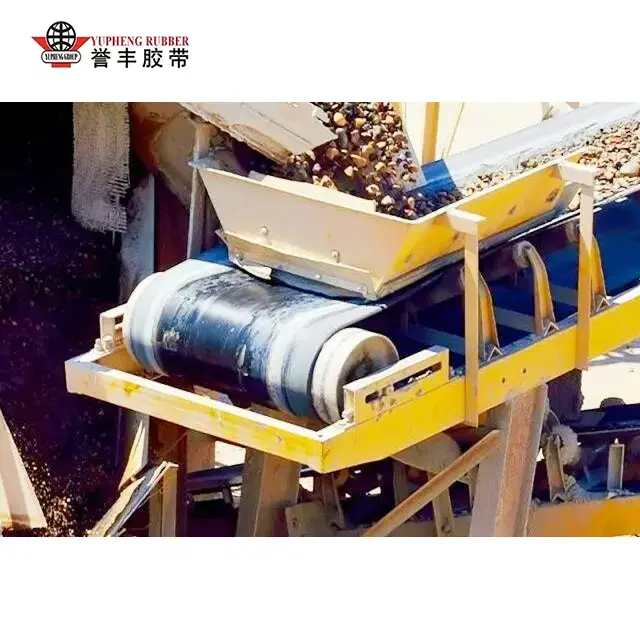

برای بخش دم نقاله ساخته شده است

محصول YUFENG به طور خاص برای بخش برگشت و دم سیستم های تسمه نقاله طراحی شده است، جایی که قرقره باید تماس پایدار تسمه را حفظ کند و در عین حال کشش مداوم تسمه و باقیمانده مواد را کنترل کند. ساختار تقویت شده آن پشتیبانی قابل اعتمادی را برای خطوط انتقال متوسط ​​و سنگین که برای مدت طولانی کار می کنند، فراهم می کند.

تماس با کمربند پایدار و عملکرد معکوس

سطح قرقره طوری طراحی شده است که تماس ثابت با تسمه نقاله را در طول چرخش مداوم حفظ کند. الگوهای عقب افتادگی موجود به افزایش اصطکاک و کاهش لغزش تسمه کمک می کند و قرقره را برای نقاله هایی که زغال سنگ، سنگ معدن، سنگدانه، مواد سیمانی و سایر محصولات فله را جابجا می کنند، مناسب می کند.

تنظیمات مطابق با بارهای مختلف نوار نقاله

YUFENG می تواند قرقره را بر اساس عرض تسمه، کشش عملیاتی، سرعت نوار نقاله و ویژگی های مواد پیکربندی کند. ابعاد مختلف سیلندر، اندازه شفت، ساختارهای عقب افتاده و ترتیبات یاتاقان باعث می شود که قرقره دم با هر دو تسمه پارچه ای معمولی و سیستم های نوار نقاله فولادی سنگین مطابقت داده شود.

سازگار با محیط‌های برگشتی و خواستار

بخش های دم را می توان در معرض گرد و غبار، رطوبت، باقی مانده مواد و تغییرات دما قرار داد. YUFENG حفاظت از سطح مناسب، پیکربندی های لگ و یاتاقان را برای معدن، بنادر، کارخانه های سیمان، متالورژی و کاربردهای پردازش سنگدانه فراهم می کند و به حفظ عملکرد پایدار در شرایط سخت سایت کمک می کند.

پشتیبانی مهندسی برای پروژه های جایگزین

برای ارتقاء نوار نقاله و پروژه های جایگزینی قرقره، YUFENG می تواند ابعاد قرقره موجود و پارامترهای عملیاتی را قبل از تولید بررسی کند. مشتریان می توانند نقشه های بعدی و توصیه های پیکربندی را برای ساده سازی کار تعویض و کاهش مشکلات سازگاری در حین نصب دریافت کنند.

سوالات متداول

Q1: چه چیزی یک قرقره دم را از یک قرقره درایو متمایز می کند؟

A1:در انتهای مخالف نوار نقاله از قسمت درایو قرار می گیرد و عمدتاً تسمه را در مسیر برگشت هدایت می کند و در عین حال تماس و کشش مناسب تسمه را حفظ می کند. یک قرقره محرک در درجه اول گشتاور موتور را برای حرکت تسمه انتقال می دهد، بنابراین کشش و نیازهای انتقال قدرت آن متفاوت است.

Q2: چگونه باید اندازه مناسب محصول را انتخاب کنم؟

A2:انتخاب باید عرض تسمه، استحکام کششی تسمه، سرعت نوار نقاله، قطر قرقره، کشش عملیاتی و شرایط مواد را در نظر بگیرد. YUFENG می تواند ابعاد قرقره و پیکربندی شفت مناسب را بر اساس پارامترهای نوار نقاله موجود مشتری توصیه کند.

Q3: کدام گزینه های عقب مانده برای Tail Pulley موجود است؟

A3:YUFENG گزینه های لاستیکی صاف، الگوی الماسی و سایر گزینه های ضد لغزش را ارائه می دهد. عقب افتادگی سرامیکی همچنین می تواند برای کاربردهای مرطوب یا لغزش زیاد که در آن کشش بالاتری مورد نیاز است در نظر گرفته شود. سطح مناسب به نوع تسمه، سطح رطوبت و شرایط انتقال بستگی دارد.

تماس با ما

آیا به یک قرقره دم همسان با سیستم نوار نقاله موجود خود نیاز دارید؟ برای نقشه های محصول، توصیه های مشخصات، نمونه ها و قیمت گذاری مستقیم کارخانه با YUFENG تماس بگیرید. تیم ما می تواند به انتخاب پیکربندی قرقره مناسب با توجه به عرض تسمه، بار کاری و محیط کاری شما کمک کند.
